Raise3D Forge1: FDM-принтер для металлических деталей

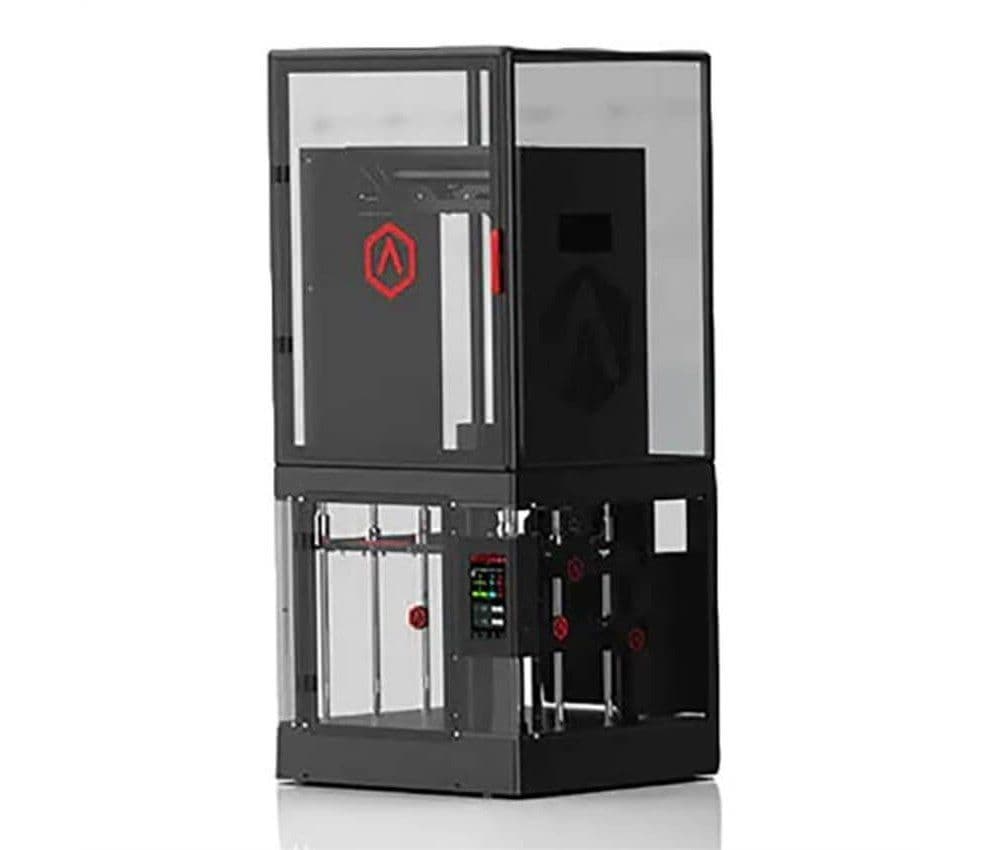

Raise3D Forge1 - FDM-принтер, рассчитанный на металлонаполненные филаменты Ultrafuse 316L и Ultrafuse 17-4PH. В таком филаменте металлический порошок удерживается полимерным связующим. Принтер печатает из него «зеленую» заготовку будущей детали, которая затем проходит удаление связующего и спекание и превращается в цельнометаллическое изделие.

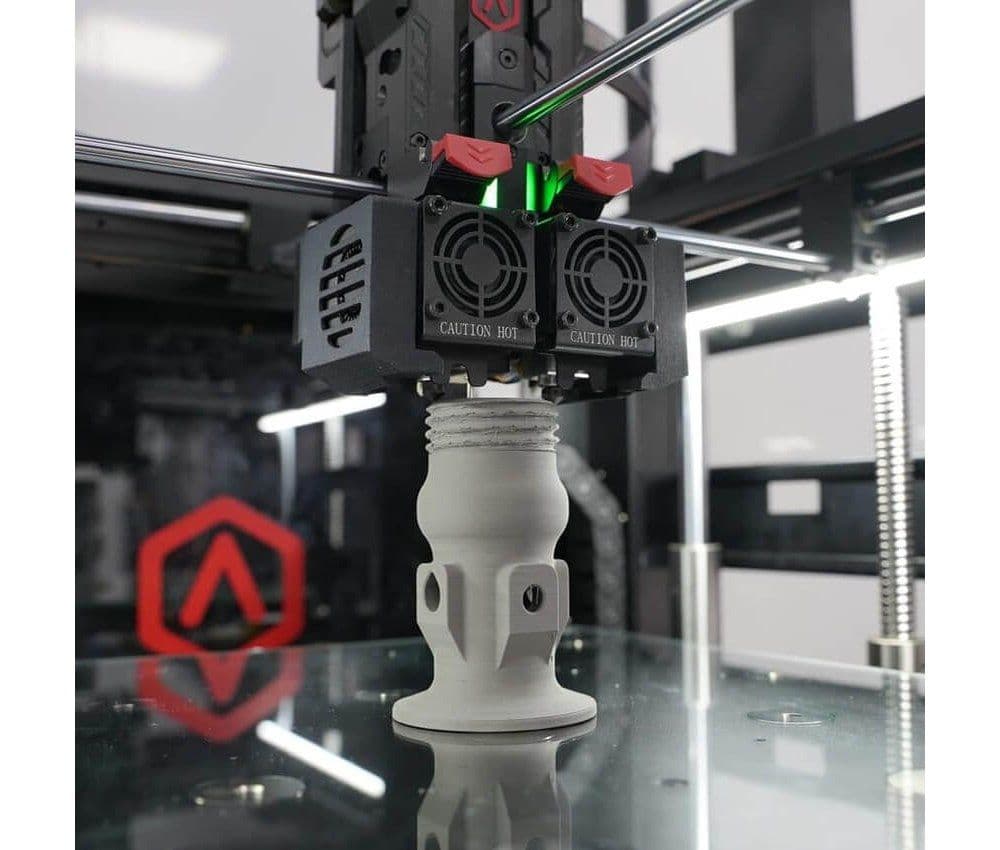

Область печати - 300 × 300 × 300 мм одним экструдером и 255 × 300 × 300 мм двумя. Головка двойная, с электронным подъемом неактивного сопла. Скорость перемещения головки - 30-150 мм/с, сопло нагревается до 300 °C, стеклянный стол - до 120 °C.

Для каких задач подходит Forge1

Forge1 - первый этап технологии Raise3D MetalFuse. Она нужна, когда металлическую деталь сложной формы выгоднее напечатать, чем фрезеровать или лить: мелкие серии, оснастка, кронштейны, корпуса и прототипы из нержавеющей стали. FDM-печать металлическим филаментом не требует работы с открытым металлическим порошком, как лазерное спекание.

Для готовой металлической детали к принтеру нужны станция каталитического удаления связующего Raise3D D200-E и вакуумная печь спекания Raise3D S200-C. Они продаются отдельно или вместе с принтером в комплекте MetalFuse.

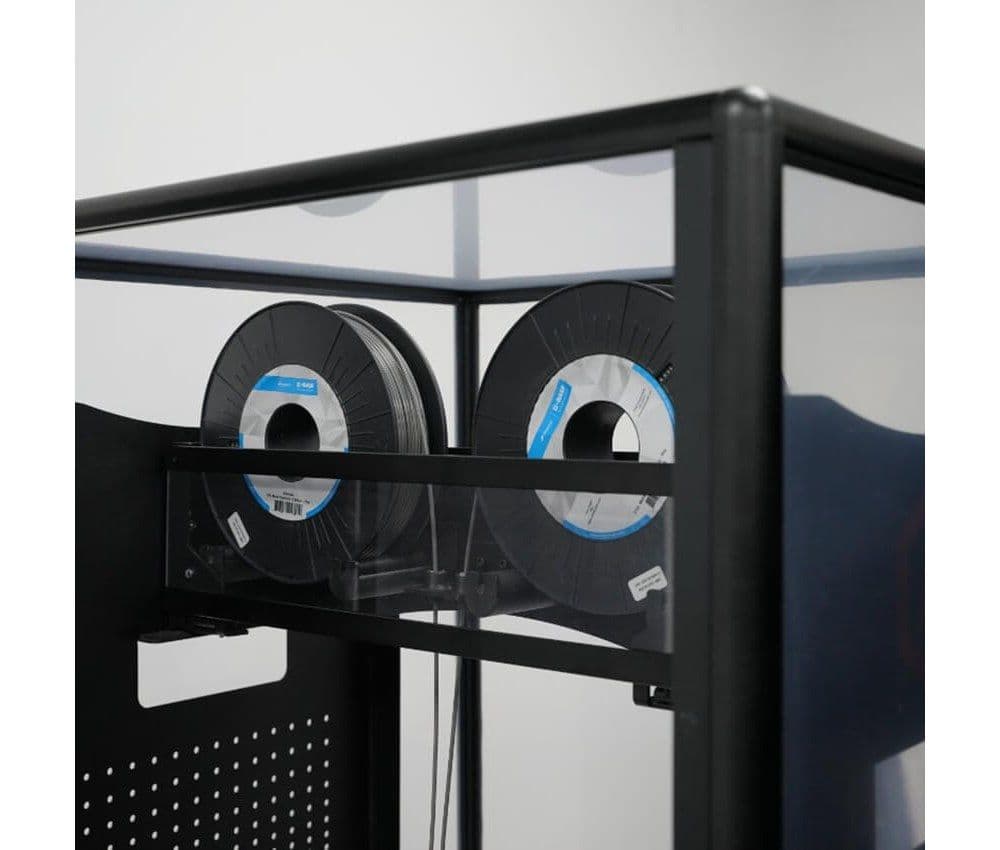

Материалы: Ultrafuse 316L и 17-4PH

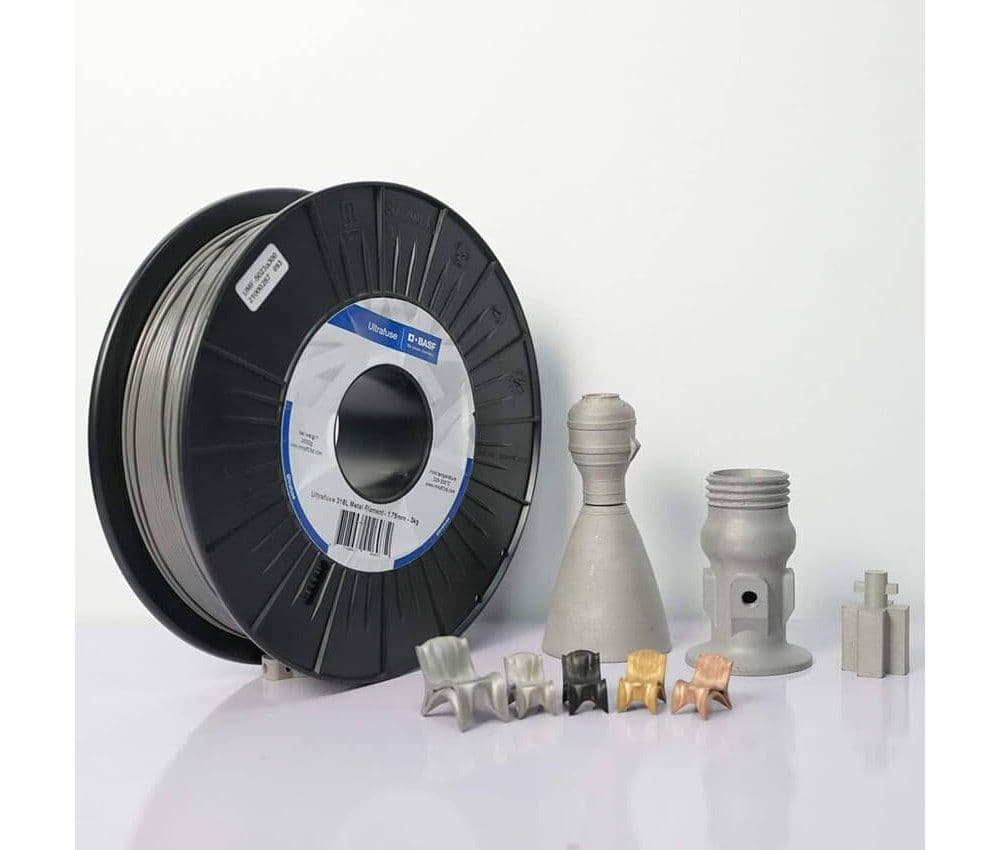

Производитель указывает два материала: Ultrafuse 316L (аустенитная нержавеющая сталь) и Ultrafuse 17-4PH (дисперсионно-твердеющая нержавеющая сталь). Связующее в этих филаментах на основе полиформальдегида, его удаляет каталитический процесс в станции D200-E.

Штатное сопло - 0,4 мм, на выбор есть 0,6 мм. Толщина слоя - 0,1-0,25 мм. Профили печати под металлический филамент с учетом усадки при спекании готовятся в специальной версии слайсера ideaMaker Metal.

Работа принтера и управление

Стол выравнивается автоматически. Управление - с 7-дюймового сенсорного экрана 1024 × 600, по Wi-Fi, LAN и с USB-накопителя; встроенная камера показывает печать в реальном времени. Функция возобновления печати после отключения питания встроена в электронику и не требует аккумулятора.

ideaMaker Metal работает под Windows, macOS и Linux и принимает файлы STL, OBJ, 3MF и OLTP. Шаг перемещения по осям XYZ - 0,78125 / 0,78125 / 0,078125 мкм.

Сравнение: Forge1 отдельно или комплект MetalFuse

Forge1 отдельно подходит, если станция удаления связующего и печь спекания уже есть или спекание выполняет подрядчик. Комплект MetalFuse включает Forge1, станцию D200-E и печь S200-C и закрывает весь цикл: печать, удаление связующего и вакуумное спекание.

По сравнению с пластиковыми принтерами Raise3D серии Pro3 HS Forge1 медленнее (30-150 мм/с против стандартных 300 мм/с) и работает только с металлическими филаментами, зато результат после спекания - металлическая деталь, а не пластиковая.

Ограничения и что важно учесть перед покупкой

Сам Forge1 не дает готовой металлической детали: без станции удаления связующего и печи спекания получается только заготовка. Детали при спекании дают усадку, ее учитывают профили ideaMaker Metal. Максимальное ускорение и наличие датчика окончания нити производитель не указывает.

В разных редакциях спецификации производителя встречаются разные значения диаметра нити (1,75 или 2,85 мм), мощности блока питания (350 или 600 Вт) и массы, поэтому конфигурацию поставки стоит уточнить до заказа. Габариты принтера - 620 × 626 × 1390 мм, вес - около 75 кг.
