RangeVision Helix

RangeVision Helix: ручной лазерный 3D-сканер для реверс-инжиниринга и контроля

RangeVision Helix - портативный ручной 3D-сканер с синими лазерами для оцифровки деталей сложной геометрии. Производитель относит его к метрологическому классу точности: Helix внесен в государственный реестр типов средств измерений под номером 99218-26, поэтому измерения сканером можно использовать там, где требуется официальное подтверждение точности, - при поверке и калибровке оборудования, входном и выходном контроле, экспертизах.

Helix включен в Единый реестр российской радиоэлектронной продукции и имеет статус российской промышленной продукции по ПП РФ № 719, номер реестровой записи 10835959. По данным RangeVision, это учитывается при закупках по 44-ФЗ и 223-ФЗ и при применении национального режима по ПП РФ № 1875.

Какие объекты сканирует Helix и кому он подойдет

Сканер рассчитан на объекты от 5 см до 5 м. RangeVision адресует его промышленным предприятиям для контроля геометрии изделий и оснастки, опытно-конструкторским бюро для исследования опытных образцов и проектирования узлов, инструментальным цехам для контроля износа оснастки и подгонки деталей, автомастерским для реверс-инжиниринга и тюнинга.

Яркий синий лазер позволяет снимать черные и блестящие поверхности без матирующего спрея, а светофильтры на камерах - работать при любом внешнем освещении. Крупные объекты, вплоть до самолета, производитель предлагает сканировать с большим количеством маркеров и, желательно, с внешней системой фотограмметрии.

Процесс сканирования: два режима и управление на корпусе

У Helix два режима. Быстрый режим с семью лазерными линиями захватывает до 1,2 млн точек в секунду при съемке до 100 кадров в секунду и сокращает время оцифровки. Детальный режим с одной линией проникает в выемки, пазы, отверстия и внутренние полости, а сфокусированный луч передает мелкие детали с минимальным шумом.

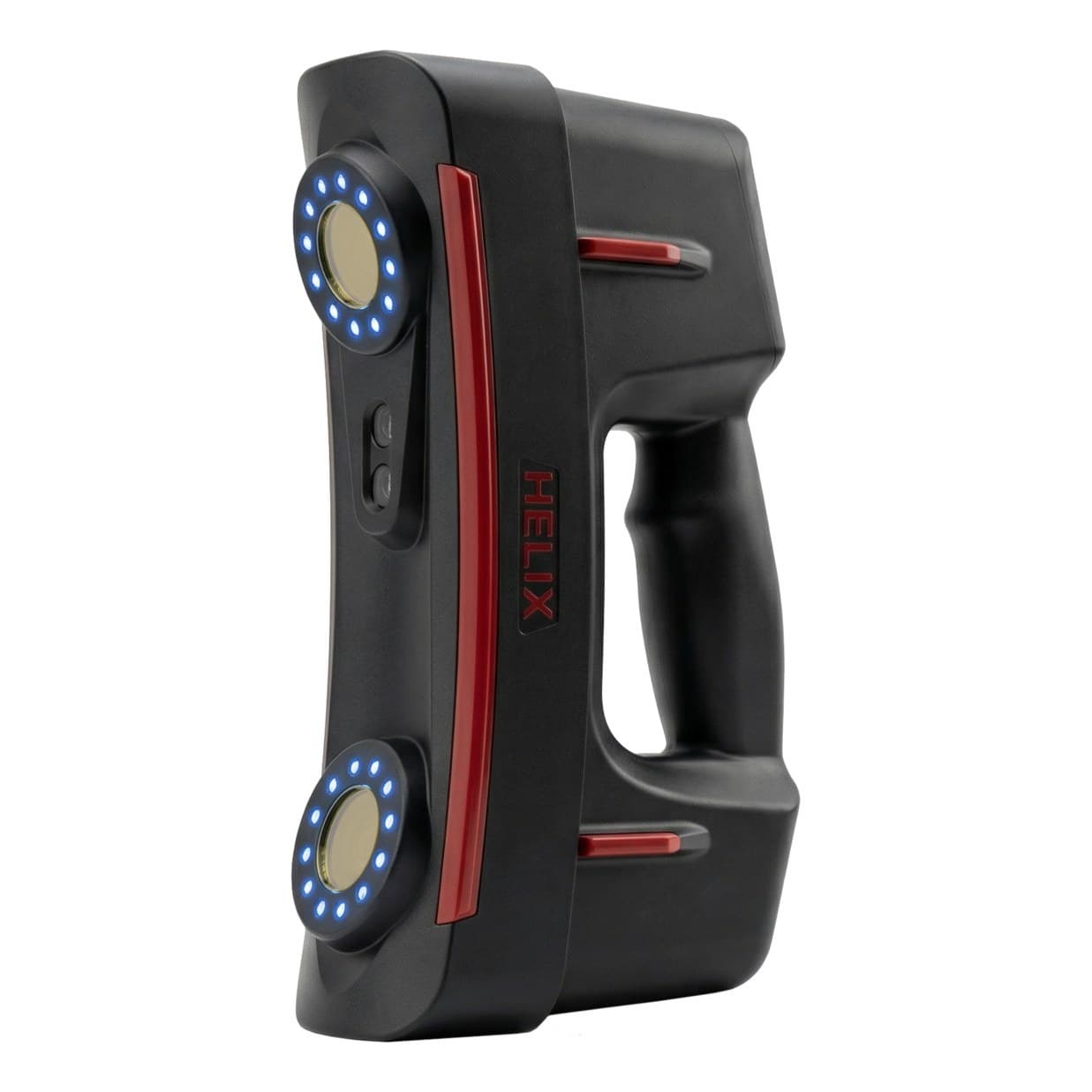

Рабочая зона - 320 × 240 мм при глубине резкости 320-420 мм. Три кнопки и три светодиода на корпусе позволяют переключать режимы, яркость и количество линий прямо во время сканирования. Сканер подключается к компьютеру двумя портами USB 3.0, данные обрабатываются в RV 3D Studio и выгружаются в STL, OBJ, WRL, PLY, ASC, OFF, SC3D и PTX.

Точность и детализация по данным RangeVision

Точность сканера - 0,030 мм, объемная точность - 0,030 мм + 0,040 мм/м, максимальное 3D-разрешение - 0,15 мм. Камеры - 1,6 Мп. Цветную текстуру Helix не снимает: в сводной таблице RangeVision для этой модели указано «съемка текстуры - нет».

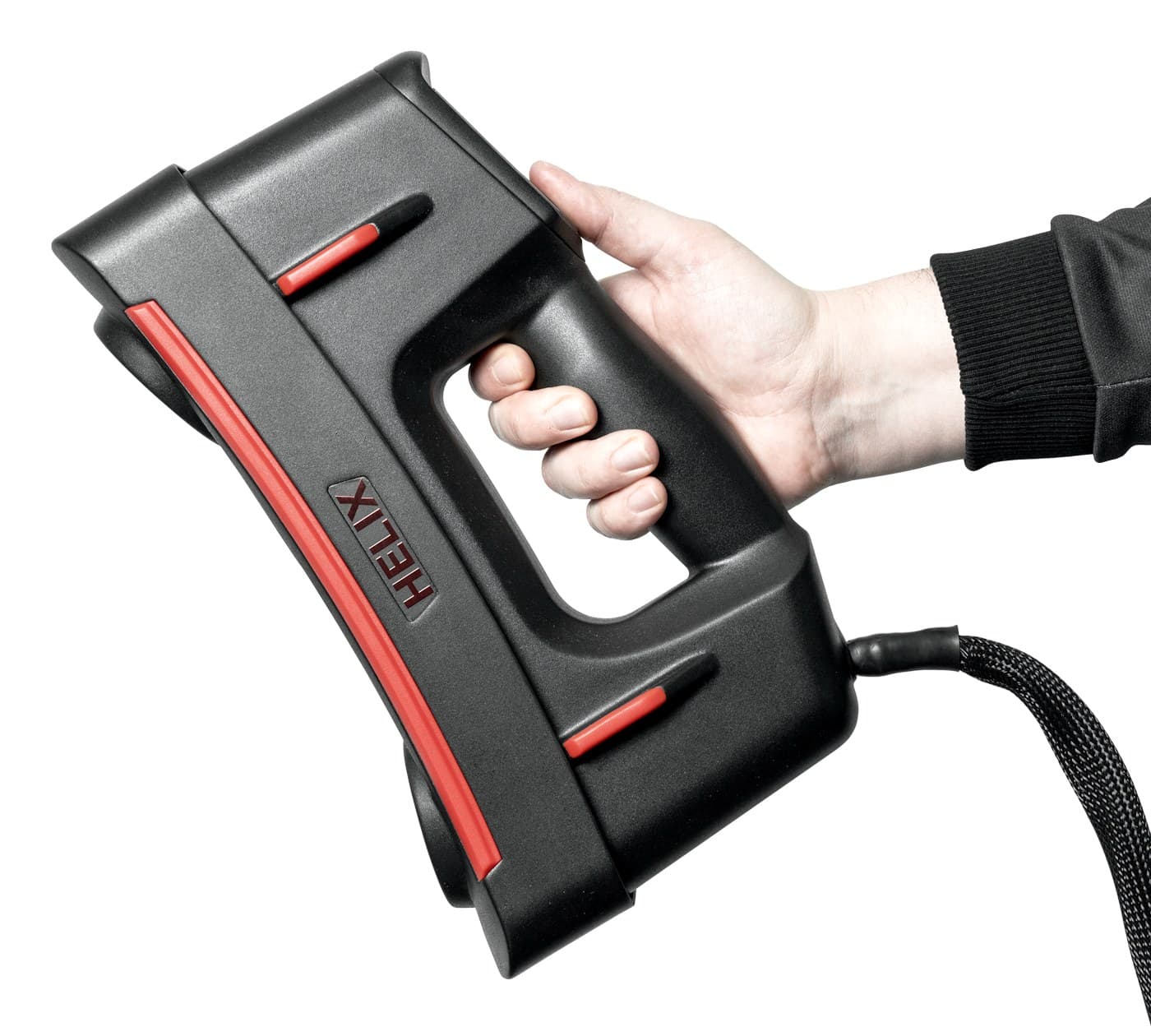

Сам сканер весит 900 г при габаритах 287 × 167 × 85 мм, а весь комплект в ударопрочном кейсе - около 5 кг. Питание - от сети 220 В через блок 12 В, 3 А; диапазон рабочих температур - от 0 до +45 °C. Внешний аккумулятор, который RangeVision предлагает отдельно, позволяет работать несколько часов вдали от розетки.

Ограничения и что важно учесть перед покупкой

Детализации 0,15 мм недостаточно для ювелирных изделий: для мелких предметов RangeVision советует высокоточные стационарные сканеры. Людей Helix не сканирует - лазер небезопасен для глаз, а маркеры на человеке не дают ровной сшивки. Класс лазера - 2b.

Сканеру нужен производительный компьютер: минимум Windows 10/11, Intel Core i5 или аналог AMD и 32 ГБ оперативной памяти; оптимально Core i7, дискретная видеокарта от 6 ГБ и от 64 ГБ памяти. Интернет для работы не нужен, если лицензия заранее активирована. Программа RV 3D Studio входит в цену, но лицензия на нее оформляется отдельным договором.
