RangeVision PRO II

RangeVision PRO II: метрологический 3D-сканер для контроля геометрии

RangeVision PRO II - стационарный 3D-сканер метрологического класса с синим структурированным подсветом. Он внесен в Государственный реестр средств измерений, проходит ежегодную метрологическую поверку и, по данным производителя, обеспечивает точность сканирования до 0,024 мм. Позиция поставщика - сканер с поверкой.

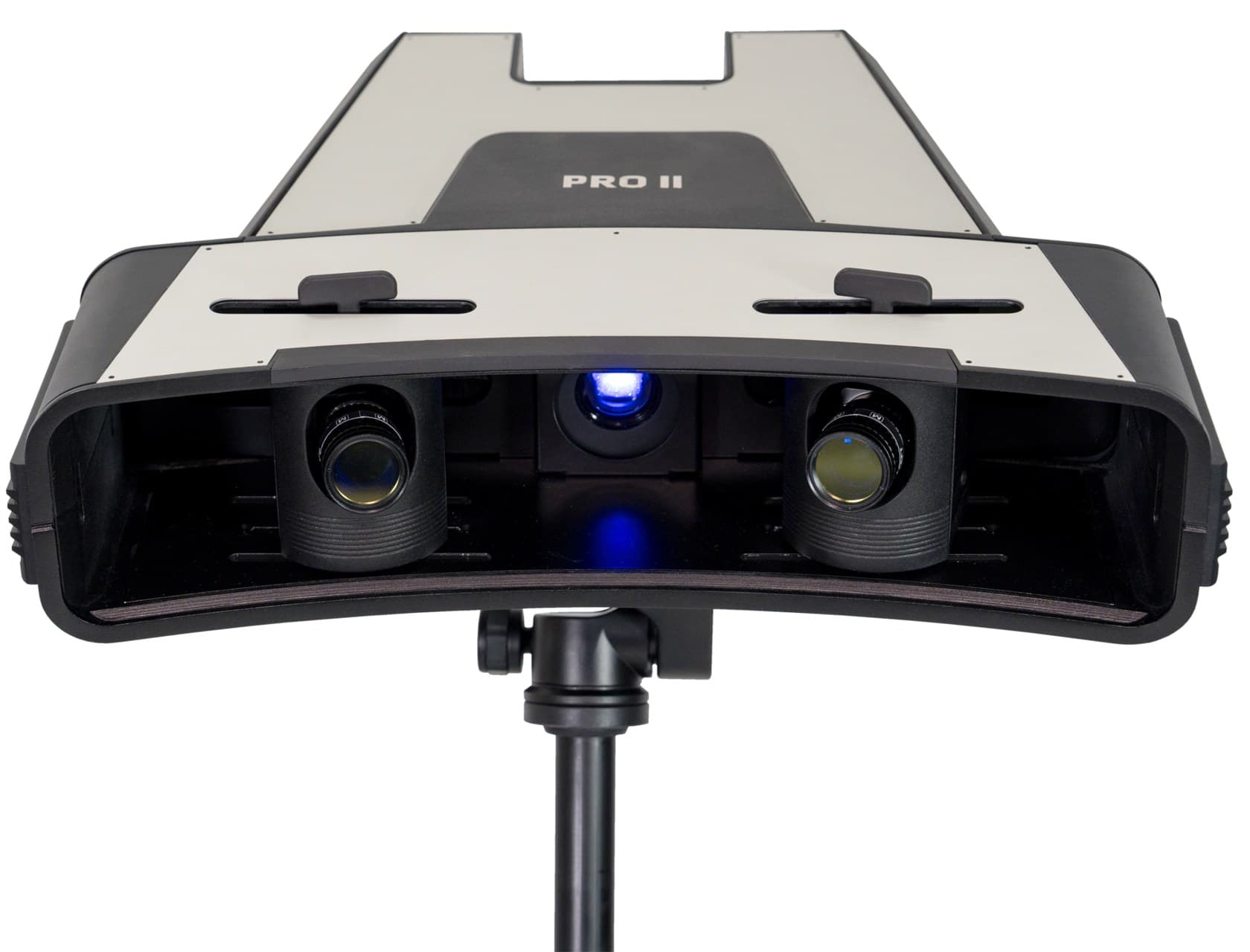

Мощный светодиодный проектор синего света снижает зависимость от внешнего освещения и лучше захватывает геометрию темных объектов. Шестимегапиксельные камеры машинного зрения снабжены сменными объективами со светофильтрами для быстрой перекалибровки на разные зоны.

Какие объекты сканирует PRO II и кому он подойдет

Сканер рассчитан на объекты от 5 мм до 5 м. RangeVision адресует его промышленным предприятиям для контроля точности изделий и оснастки, реверс-инжиниринга и проектирования, опытно-конструкторским бюро для исследования опытных образцов и инструментальным цехам для контроля износа оснастки, расчета размерных цепей и подгонки деталей.

Для крупных объектов, вплоть до автомобиля, производитель советует достаточное количество маркеров и, желательно, внешнюю систему фотограмметрии; для еще более крупных - ручной 3D-сканер.

Зоны сканирования и точность по данным RangeVision

У PRO II три зоны. В малой зоне S область сканирования - 140 × 110 × 130 мм на рабочем расстоянии 300 мм, 3D-разрешение 0,04 мм, предел допускаемой абсолютной погрешности ±0,024 мм. В средней зоне M рабочее расстояние 600 мм, разрешение 0,10 мм, погрешность ±0,036 мм. В большой зоне L - 580 × 380 × 460 мм на расстоянии 1000 мм, разрешение 0,18 мм, погрешность ±0,040 мм.

Цветную текстуру PRO II не снимает: в сводной таблице RangeVision для этой модели указано «съемка текстуры - нет». Сканер предназначен для геометрии и измерений.

Процесс сканирования и работа с RV 3D Studio

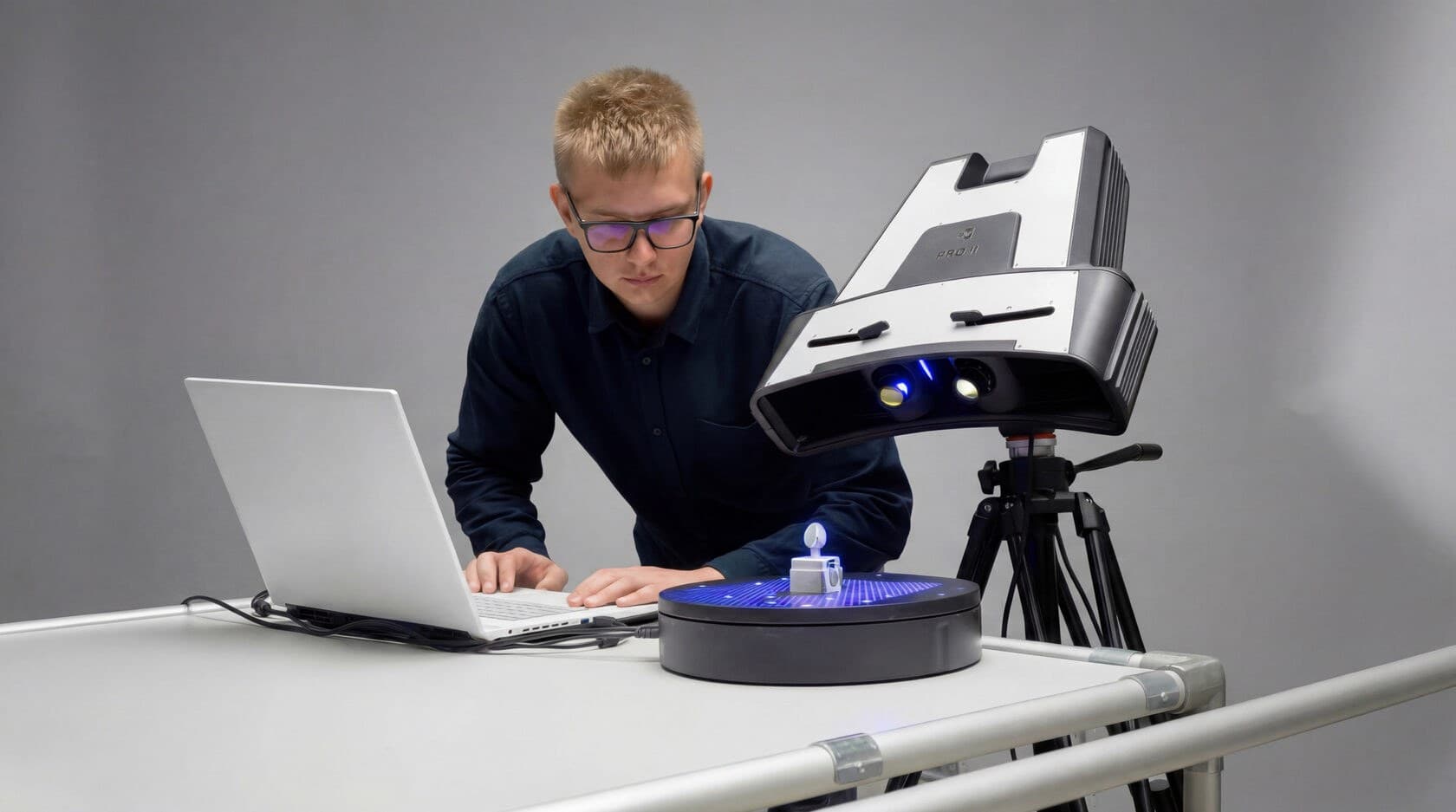

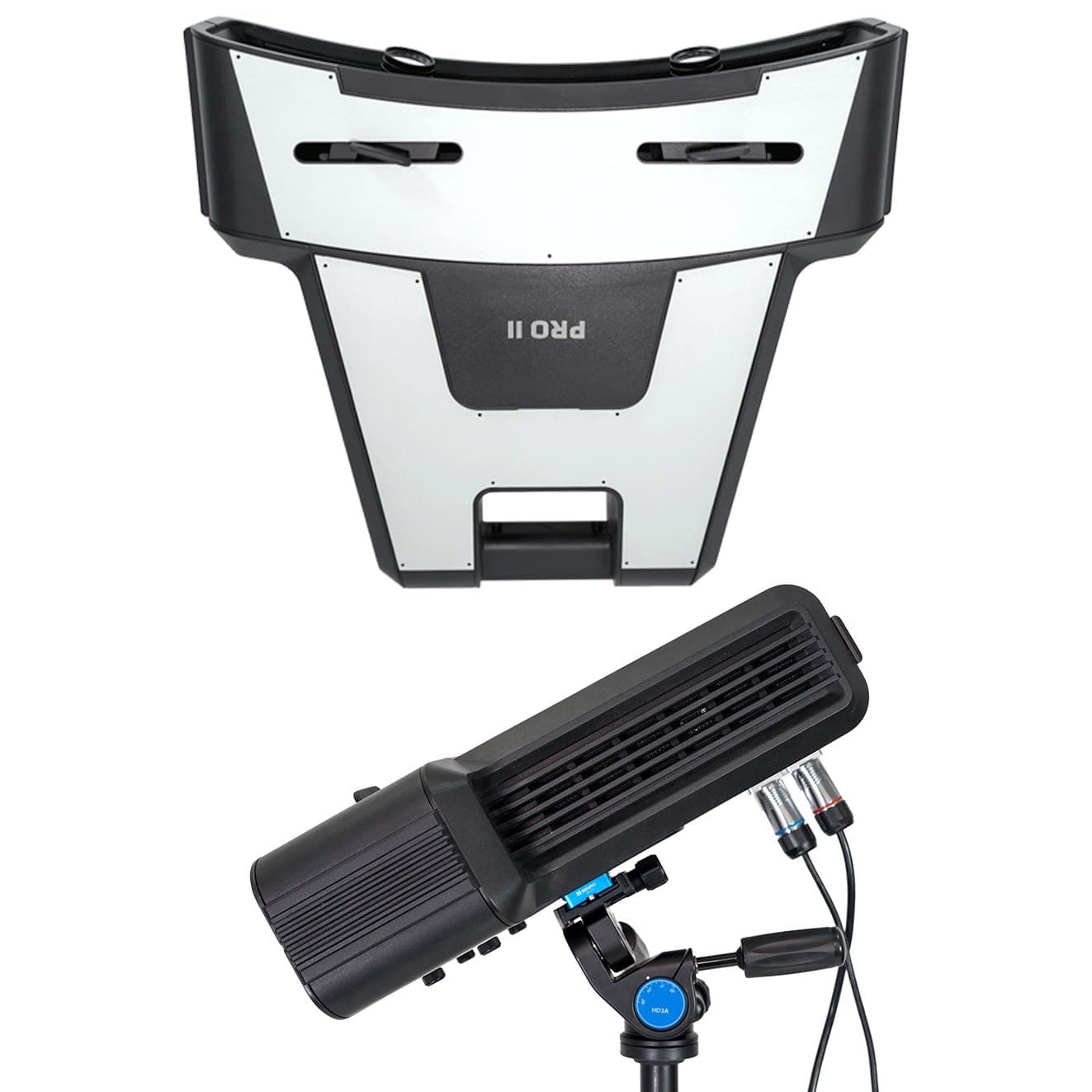

Скорость - до 0,8 с на один скан. Поворотный стол диаметром 32 см с нагрузкой до 60 кг автоматизирует съемку со всех сторон. На сканере всего два входа с металлическими замками, защищающими штекеры от выпадения, и одна кнопка включения. Подключение к компьютеру - USB 3.0, питание 220 ± 22 В, 200 Вт.

Сканирование и обработка ведутся в RV 3D Studio. Программа зарегистрирована в Реестре отечественного ПО, ее можно использовать на нескольких компьютерах, а обновления бесплатны. Для контроля геометрии и реверс-инжиниринга RangeVision по запросу предлагает ПО PointShape Inspector и PointShape Design.

Ограничения и что важно учесть перед покупкой

PRO II - тяжелый стационарный сканер: модуль 450 × 410 × 125 мм весит 6 кг, сканер поставляется в защитном чемодане. Людей он не сканирует - модель предназначена для статичных объектов.

Минимальные требования к компьютеру - Windows 10 64 бит или новее, Intel Core i3/i5 1,8 ГГц, любая встроенная видеокарта и 16 ГБ памяти; оптимально Intel i5/i7 от 10-го поколения, NVIDIA GeForce RTX 3050 8 ГБ и от 64 ГБ памяти. Интернет для работы не нужен, если лицензия активирована заранее. Программа входит в цену, но лицензия на нее оформляется отдельным договором.
