RangeVision Spectrum: универсальный 3D-сканер для мастерских и производства

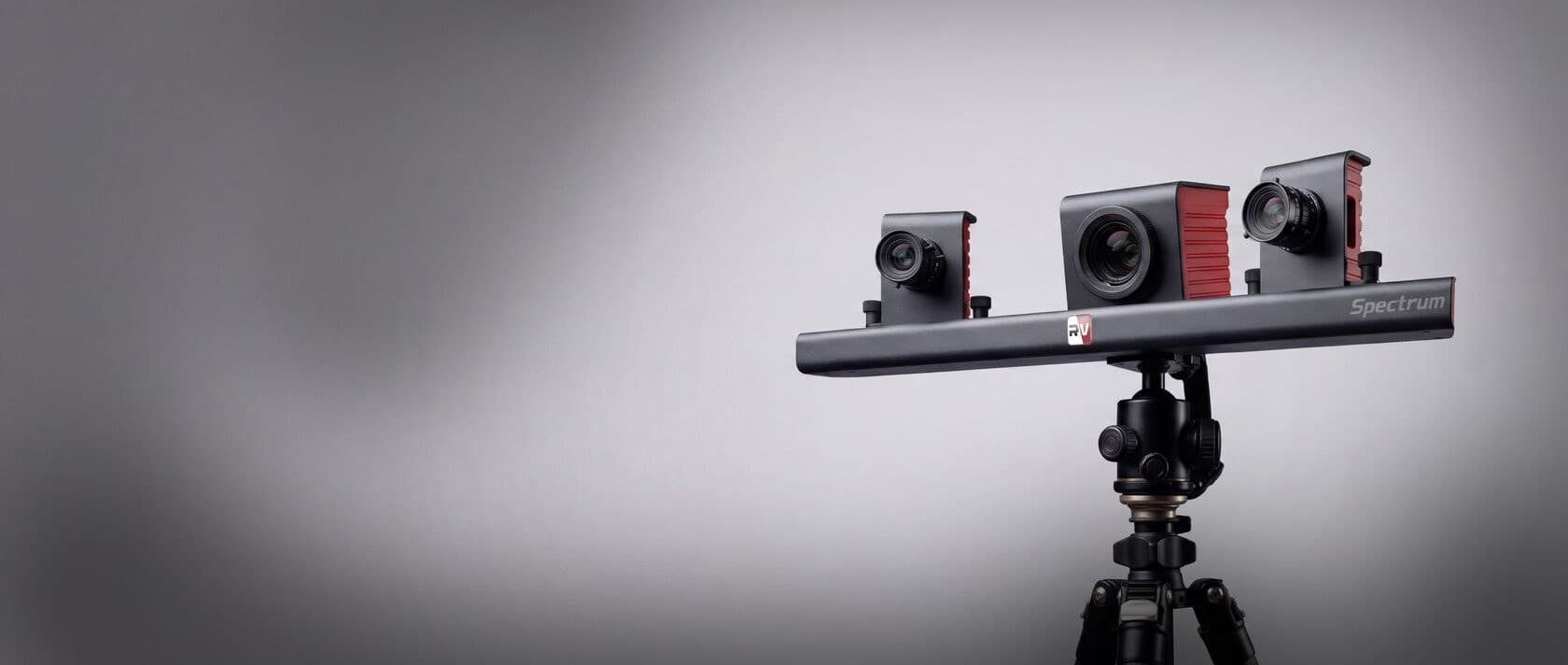

RangeVision Spectrum - стационарный 3D-сканер российского производителя RangeVision, построенный на технологии структурированного подсвета. Сканирующий модуль состоит из HD-проектора белого света и камер 5 Мп, а две цветные камеры одновременно захватывают текстуру объекта. Производитель называет Spectrum универсальной моделью: она подходит и для инженерных задач, и для художественных.

Текущая, четвертая версия Spectrum, по данным RangeVision, работает вдвое быстрее прежней, дает более высокую детализацию и стала на 20% легче. Сам модуль весит 1,7 кг, а сканер поставляется в защитном кейсе.

Какие объекты сканирует Spectrum и кому он подойдет

Сканер оцифровывает статичные объекты размером от 1 см до 3 м. RangeVision приводит в пример ювелирные изделия от 1 см, детали двигателей, корпусные детали, статуэтки, барельефы и даже мотоцикл или автомобиль; для еще более крупных объектов производитель советует ручной сканер.

Типичные сценарии - контроль геометрии изделий и оснастки, реверс-инжиниринг и проектирование деталей на промышленных предприятиях, воспроизведение предметов искусства и элементов декора в художественных мастерских, проектирование переходных деталей и элементов тюнинга в автомастерских. Людей Spectrum не сканирует: для этого у RangeVision есть ручные модели Calibry.

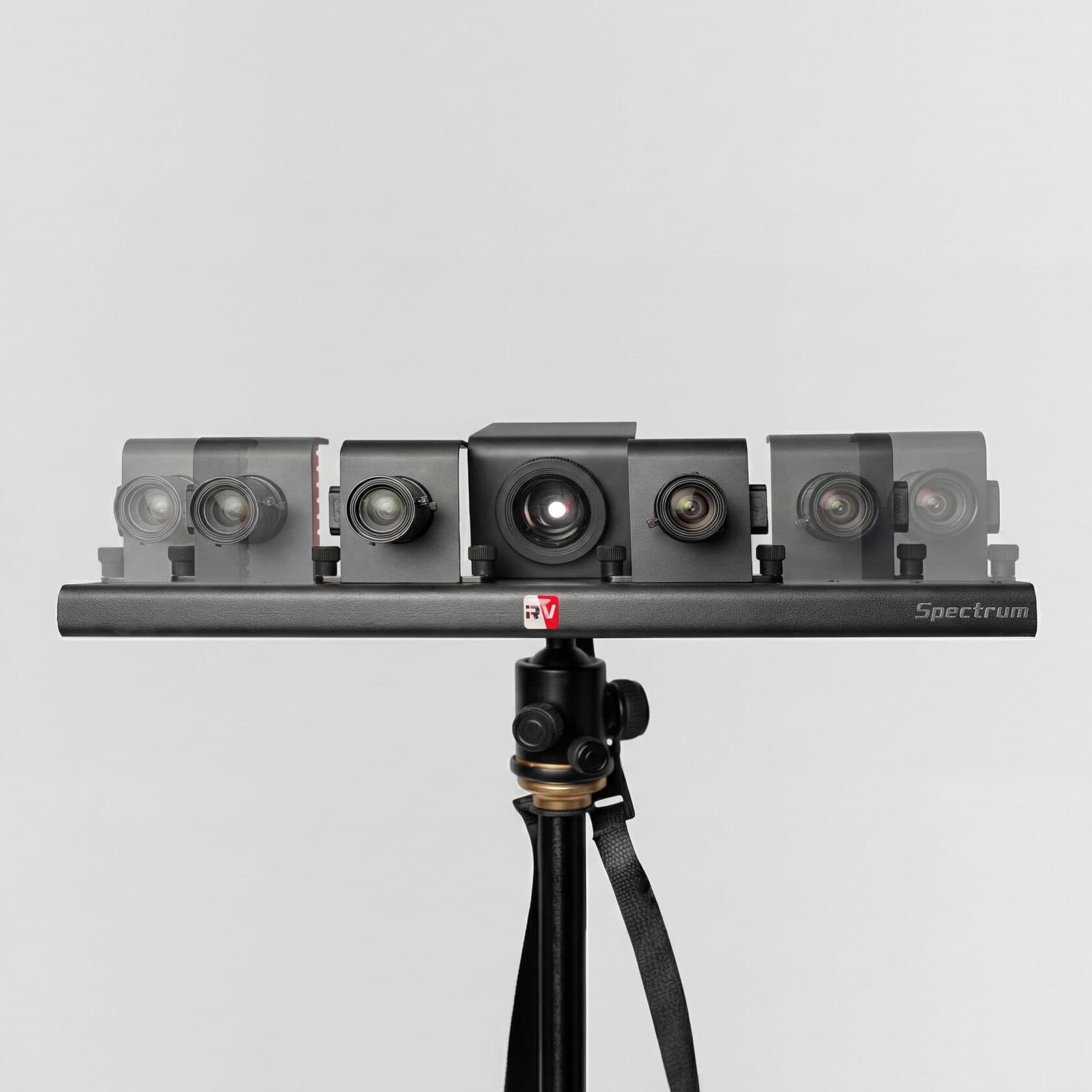

Три зоны сканирования: точность против размера объекта

У Spectrum три зоны. Малая зона S охватывает 140 × 90 × 80 мм на рабочем расстоянии 0,28 м и дает 3D-разрешение 0,05 мм при пределе абсолютной погрешности 0,04 мм. Средняя зона M - 320 × 210 × 200 мм на расстоянии 0,68 м, разрешение 0,11 мм и погрешность 0,06 мм. Большая зона L - 550 × 340 × 360 мм на расстоянии 1,06 м, разрешение 0,19 мм и погрешность 0,08 мм.

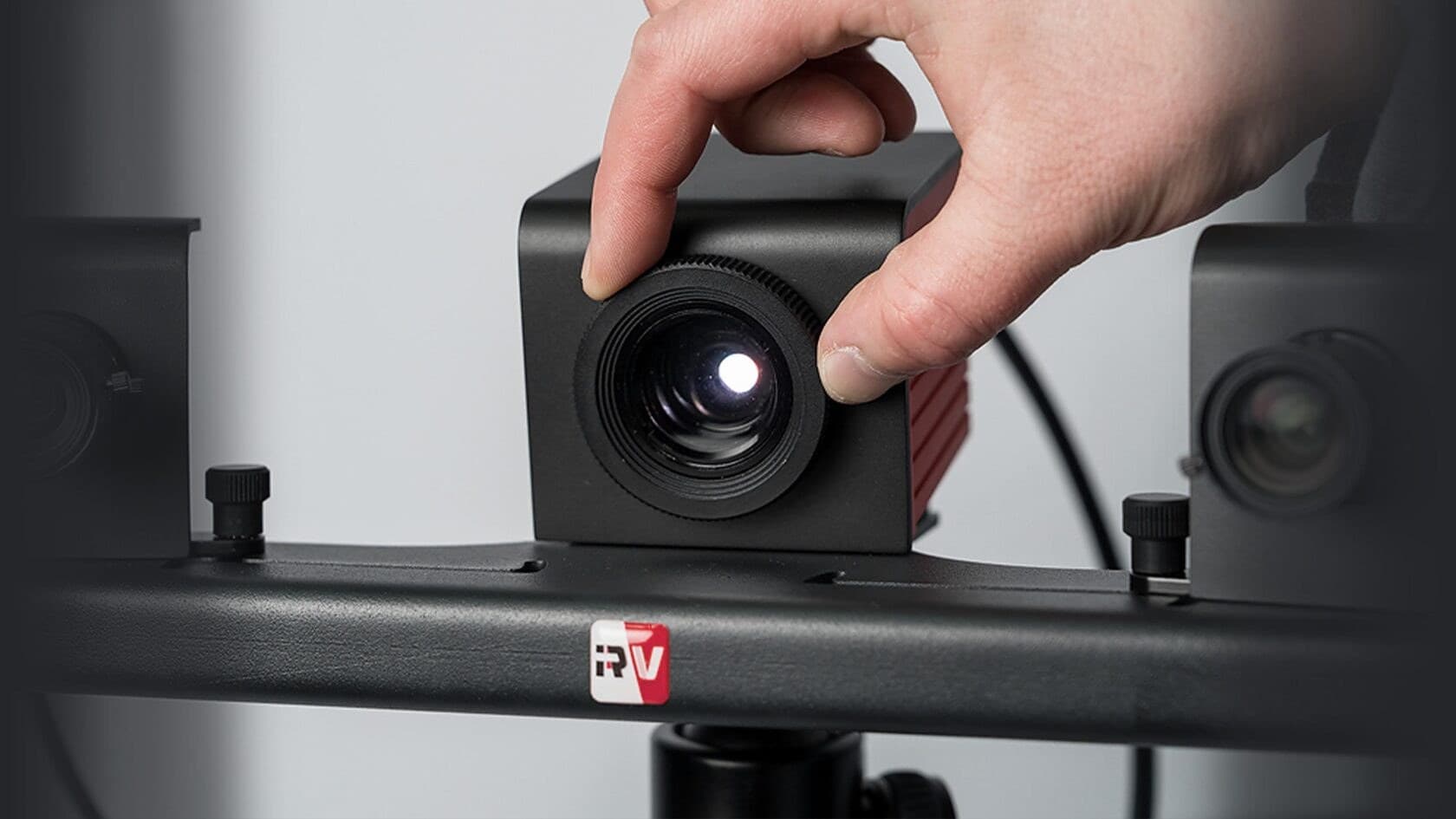

Чем меньше зона, тем выше точность и детализация модели. Чтобы перейти на другую зону, камеры переставляют на фиксированные позиции и проводят калибровку по калибровочному полю.

Процесс сканирования и обработка в RV 3D Studio

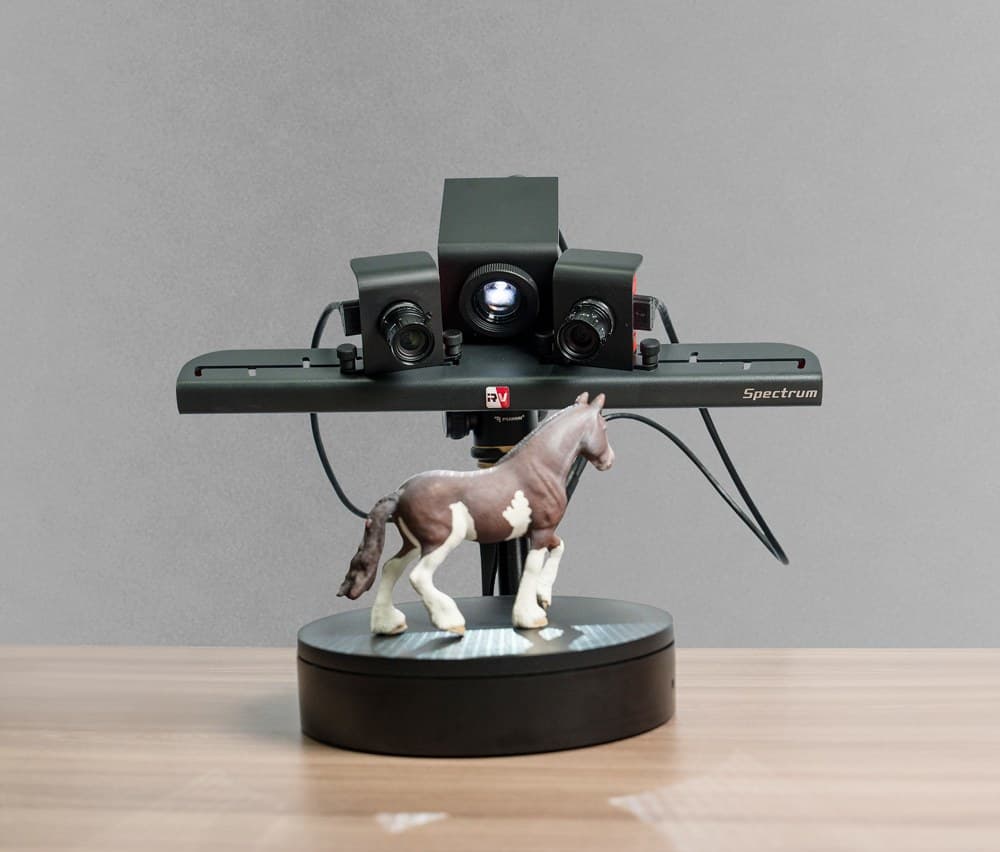

Скорость сканирования, по листовке RangeVision, - до 2,5 с на снимок. Автоматический поворотный стол диаметром 20 см с нагрузкой до 20 кг вращает объект и ускоряет серийную оцифровку однотипных деталей; стол подключается к компьютеру по USB 2.0, а сканер - по USB 3.0 и HDMI. Если у объекта выраженная неповторяющаяся геометрия, маркеры не нужны; недостающую геометрию можно добавить кусочками пластилина рядом с объектом.

Сканирование и обработка выполняются в программе RV 3D Studio, которую RangeVision не делит на версии: доступны все функции и обновления. Программа поддерживает маркеры 3 и 6 мм, сохраненные опорные сети, автоматическую и ручную сшивку, настройку разрешения и детализации. Модель выгружается в OBJ, STL, ASCII, PLY, PTX и собственный формат RV3D.

Ограничения и что важно учесть перед покупкой

Spectrum - стационарный сканер на штативе, ему нужен компьютер с Windows 10 64 бит или новее. Минимальная конфигурация по RangeVision - процессор Intel Core i5 6500, 8 ГБ оперативной памяти, видеокарта с выходом HDMI и три порта USB 3.0; оптимальная - Core i5 или i7 от 9-го поколения и 16 ГБ. Предельный размер обрабатываемого проекта зависит от объема памяти компьютера. Рабочая температура - от +10 до +35 °C.

Сканер работает только со статичными объектами и не предназначен для съемки людей. Объекты крупнее автомобиля RangeVision советует снимать ручным сканером. Программа RV 3D Studio входит в цену, но лицензия на нее оформляется отдельным договором.
