Revopoint MetroX Pro Advanced Edition

Revopoint MetroX Pro Advanced Edition: сканер для реверс-инжиниринга и контроля деталей

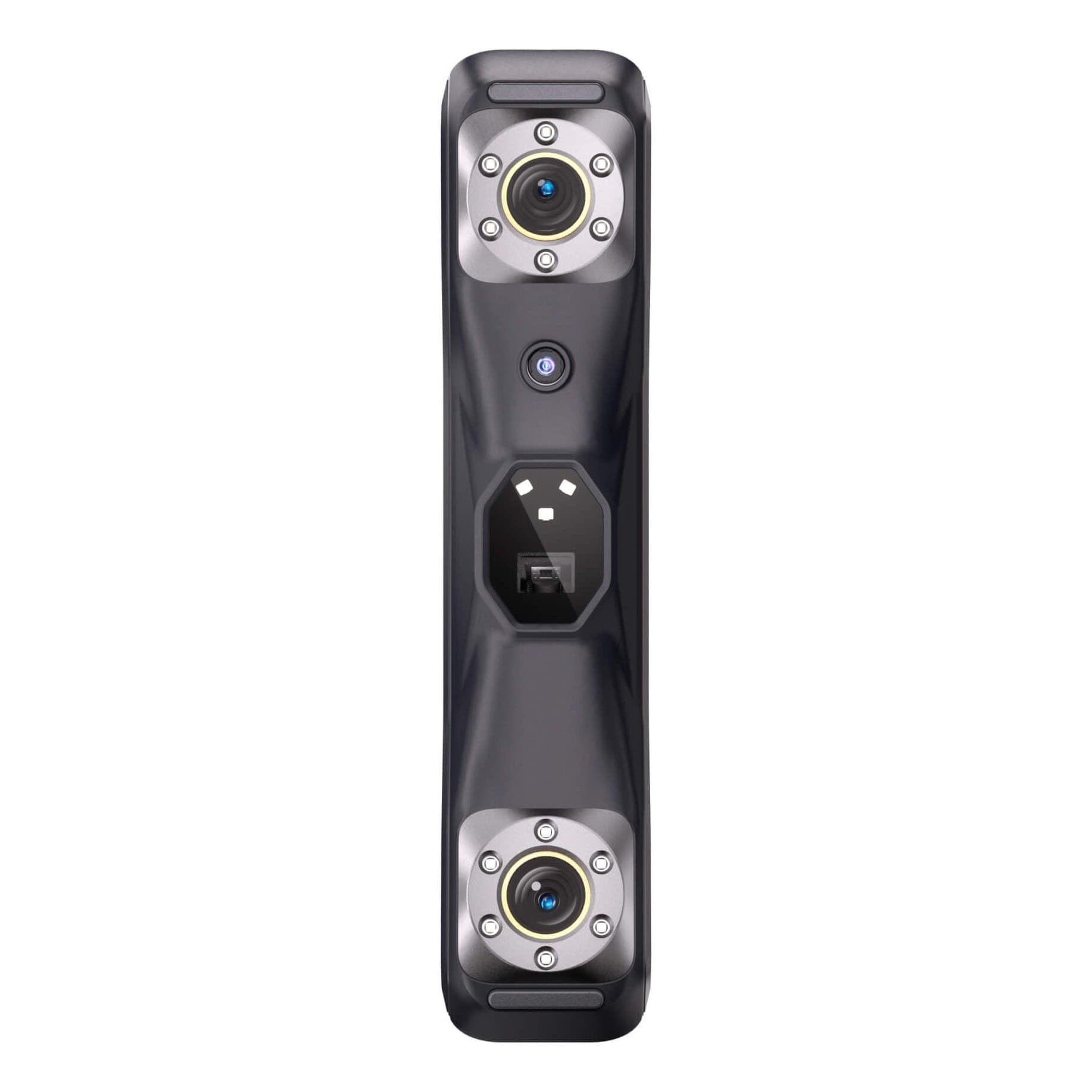

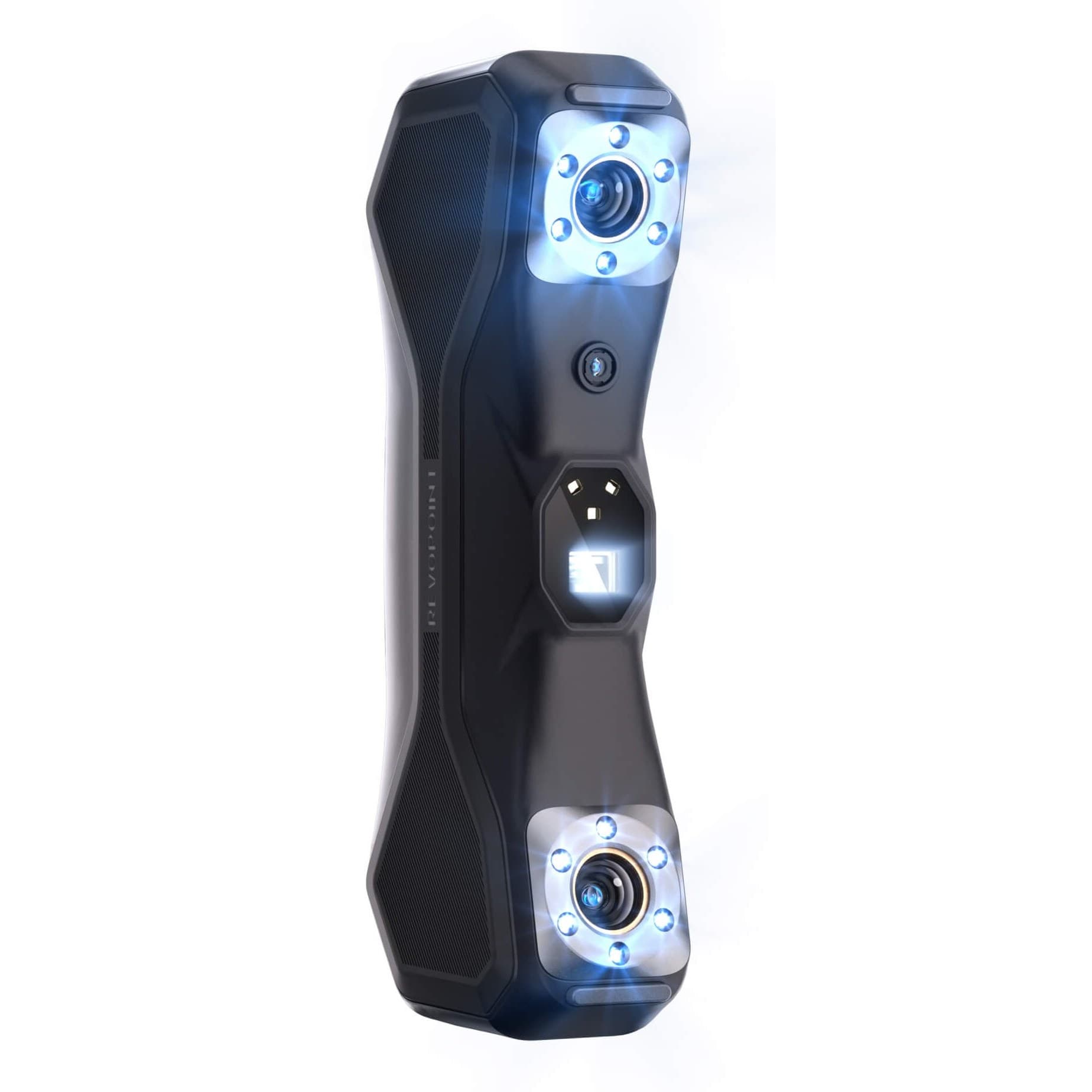

Revopoint MetroX Pro сочетает два способа съемки: многолинейный синий лазер и полнокадровый синий структурированный свет. Сканер работает в руке и на столе, рассчитан на объекты малого и среднего размера и, по данным Revopoint, дает точность одного кадра до 0,02 мм и объемную точность 0,02 мм + 0,04 мм × L (м), где L - длина объекта.

Advanced Edition отличается от Standard Edition набором маркерных блоков: магнитные маркеры-шары, купола и пирамиды и маркерные планки. Они быстро создают вокруг детали среду с маркерами, когда сам объект бедный по геометрии.

Какие объекты сканирует MetroX Pro и для каких задач

Revopoint называет четыре основных сценария: реверс-инжиниринг с передачей скана в Revo Design, контроль качества с проверкой по требованиям в Revo Measure, аддитивное производство с созданием цифровых двойников для ремонта и повторения деталей и быстрое прототипирование. Рекомендуемый объем объекта - от 10 × 10 × 10 мм до 1 × 1 × 1 м.

Сканер не предназначен для людей и животных: в нем лазерный проектор класса 2M, на луч нельзя смотреть с близкого расстояния и через оптические приборы.

Четыре режима сканирования MetroX Pro

Режим 30 перекрестных лазерных линий снимает плоские, блестящие и темные поверхности без спрея со скоростью до 2 000 000 точек в секунду. Режим 15 параллельных линий отвечает за мелкие детали, кромки и сложные поверхности. Полнокадровый режим с 62 линиями структурированного света снимает детали с выраженной геометрией без маркеров со скоростью до 7 000 000 точек в секунду. Режим автоматического поворотного стола дает цветные модели в один клик вместе с двухосевым столом.

Рабочее расстояние - 200-400 мм, область одного кадра - 160 × 70 мм на 200 мм и 320 × 215 мм на 400 мм. С видеокартой NVIDIA RTX 30 или 40 серии под Windows лазерные режимы работают до 60 кадров в секунду. Отслеживание - по геометрии, маркерам и глобальным маркерам; режим можно сменить посреди сканирования в рамках одного способа отслеживания.

Обработка данных в Revo Metro и подключение

Сканер подключается по USB Type-C и питается от адаптера 12 В, 3 А. Бесплатная программа Revo Metro работает в Windows и macOS, не требует интернета для сканирования и редактирования и экспортирует облака точек и сетки в PLY, OBJ, STL, ASC, 3MF, GLTF и FBX. Минимальное расстояние между точками в модели - 0,05 мм.

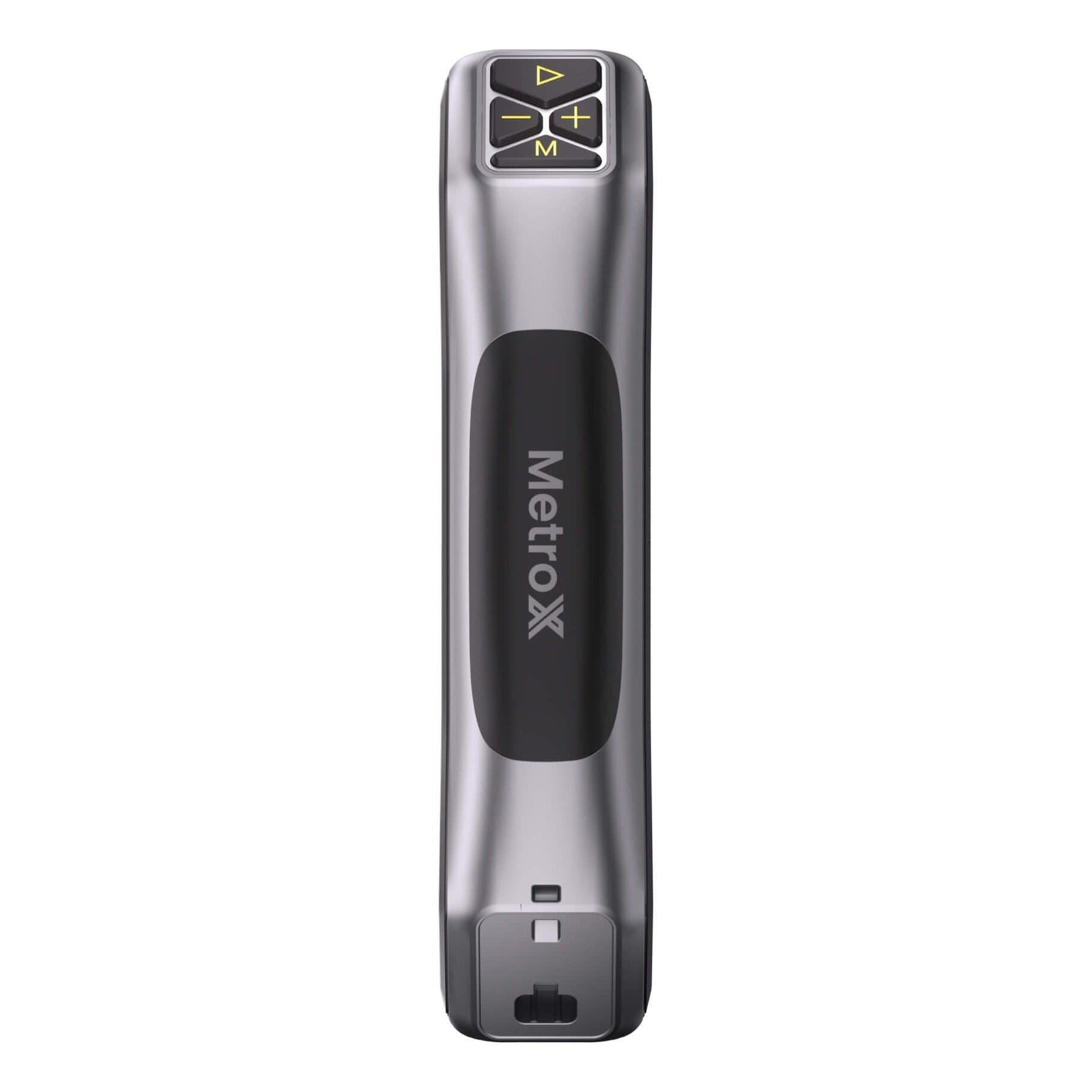

Только у MetroX Pro есть трансляция сканирования с компьютера на телефон, планшет или монитор через приложение Revo Mirror. Четыре кнопки на корпусе запускают и останавливают сканирование, меняют экспозицию и масштаб. Цвет снимает камера RGB 2 Мп, но только в режиме поворотного стола.

Ограничения и что важно учесть перед покупкой

MetroX Pro требует мощного компьютера. Минимум для Windows - Intel i7 13-го поколения или AMD Ryzen 7 5800, 32 ГБ памяти и NVIDIA GeForce RTX 3060 8 ГБ; для macOS - M2 Pro и 16 ГБ. Ускорение лазерных режимов работает только на видеокартах NVIDIA, видеокарты AMD и Mac его не поддерживают.

В лазерных режимах маркеры обязательны. Прозрачные и зеркальные поверхности требуют матирующего спрея, а в полнокадровом режиме и режиме стола спрей рекомендуется и для черных и блестящих поверхностей. Сканирование на улице не поддерживается.
