Revopoint MetroY Pro

Revopoint MetroY Pro: беспроводной сканер для деталей малого и среднего размера

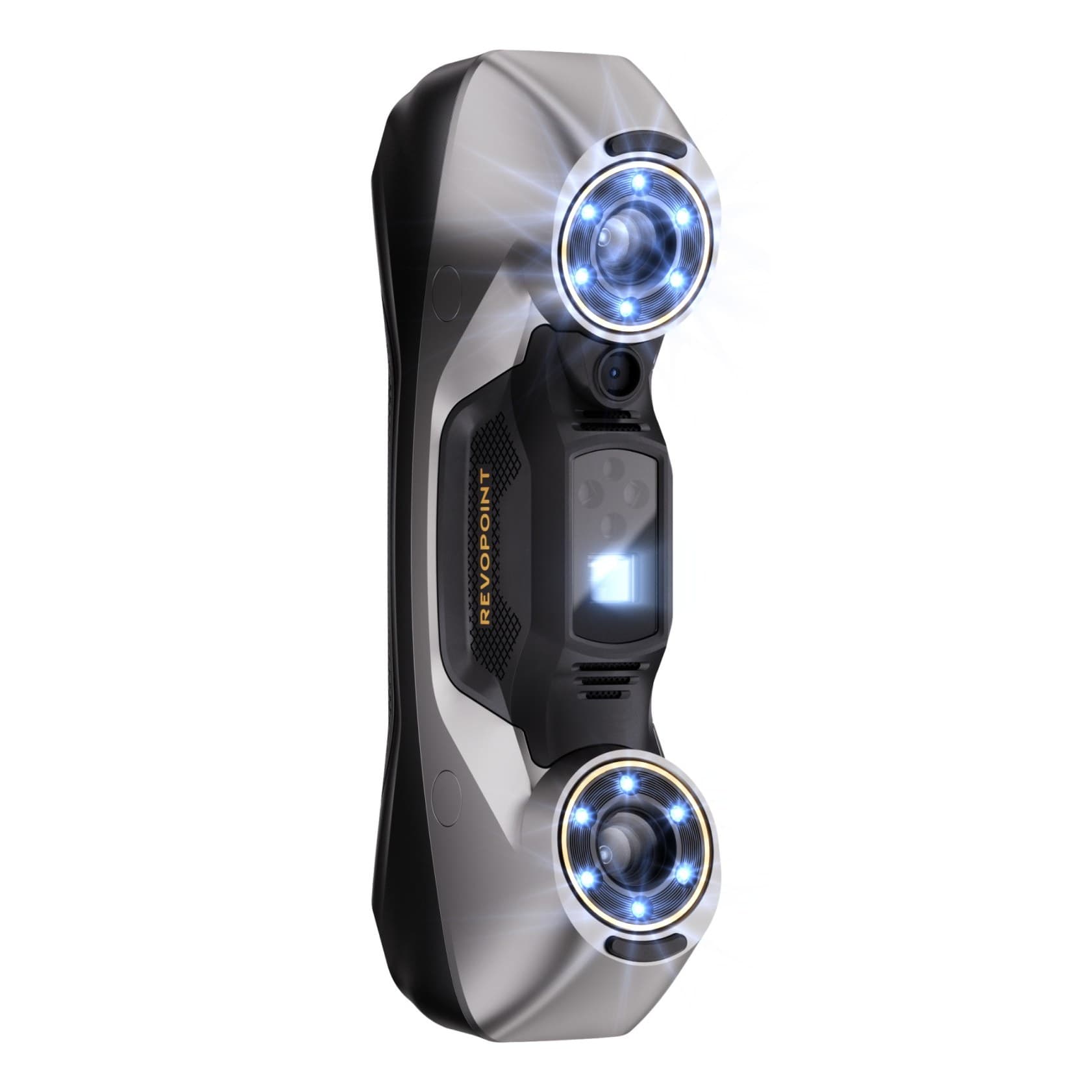

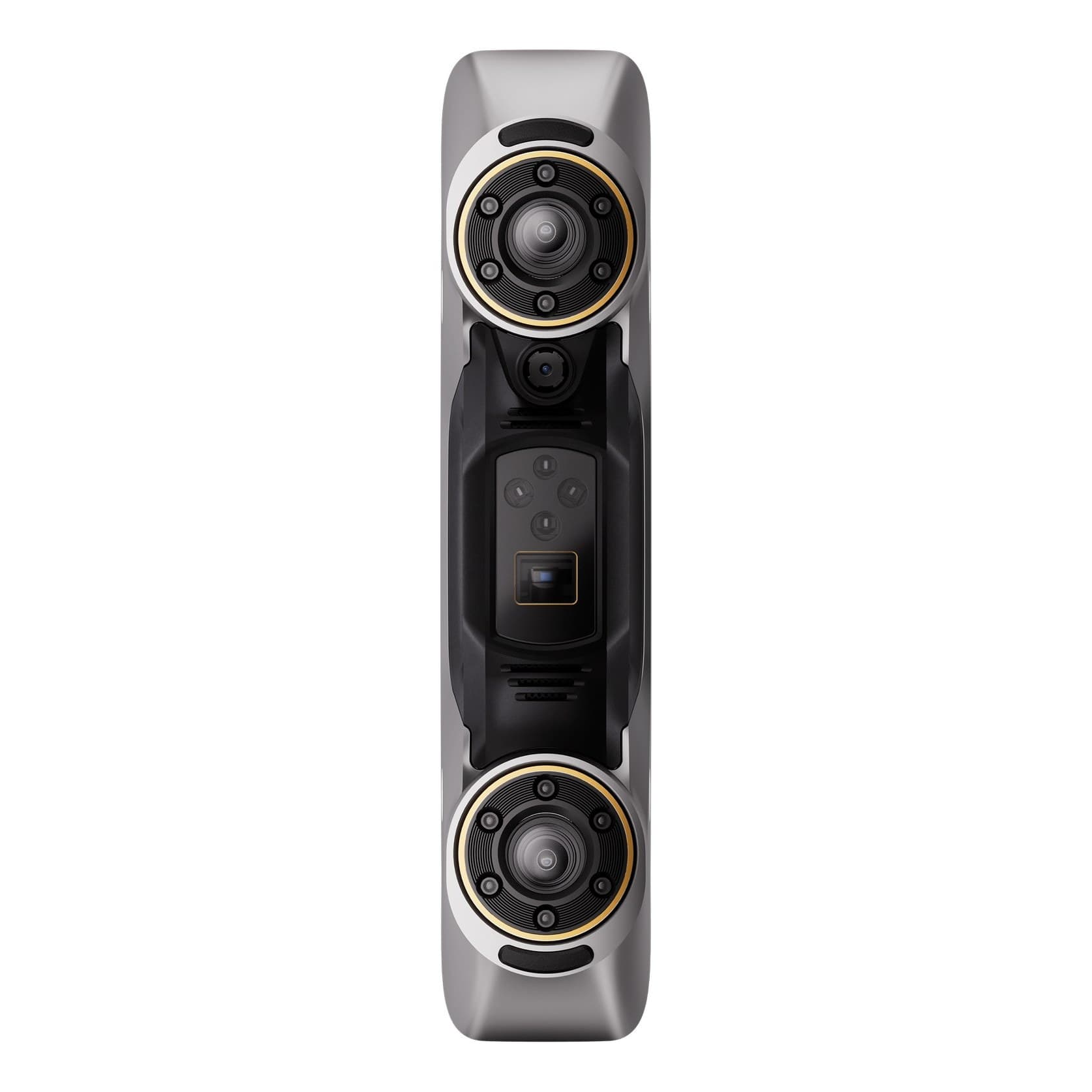

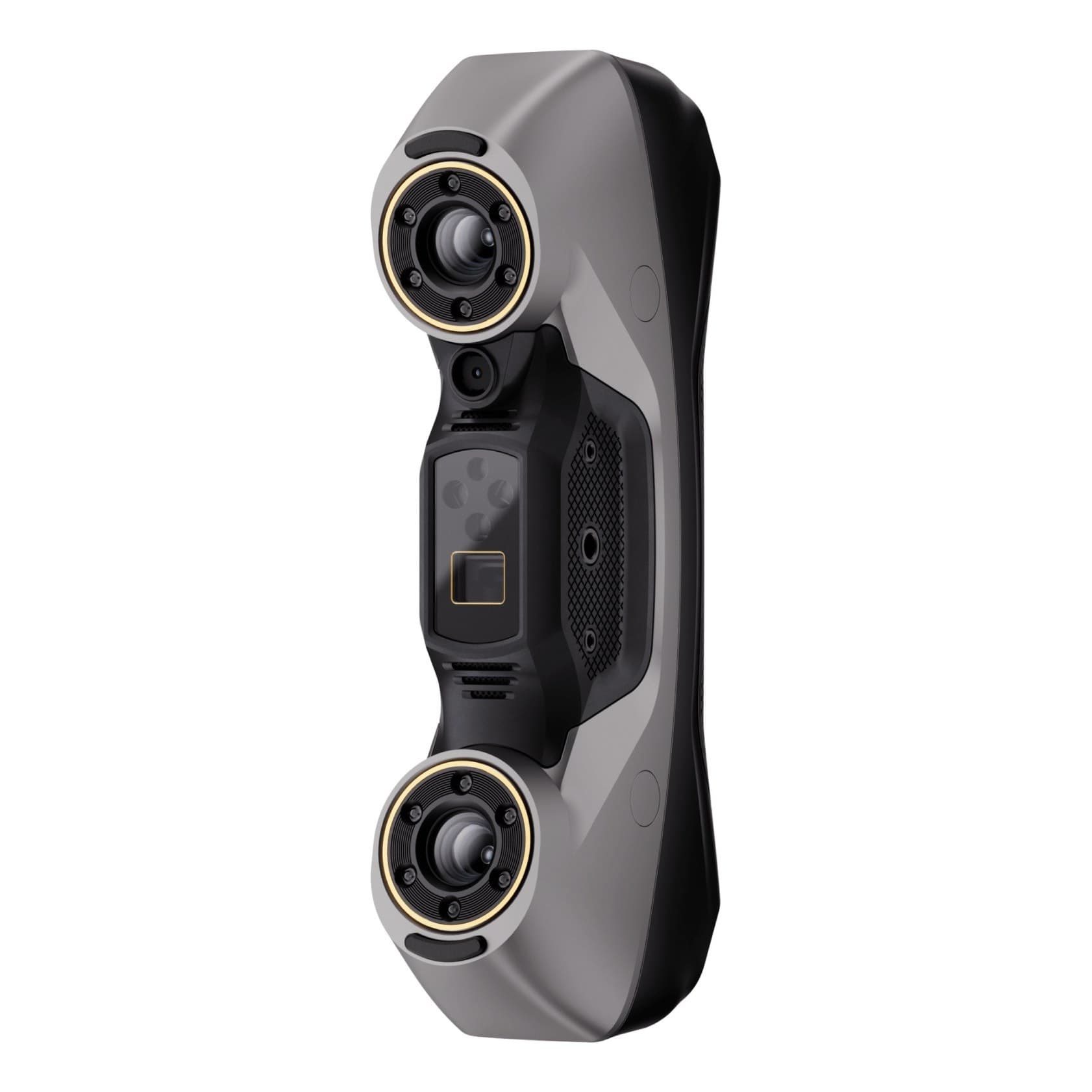

Revopoint MetroY Pro - ручной и настольный 3D-сканер, который сочетает многолинейный синий лазер и полнокадровый синий структурированный свет. По данным Revopoint, точность одного кадра - до 0,02 мм, повторяемость - до 0,01 мм, объемная точность - 0,02 мм + 0,04 мм × L (м).

Сканер передает данные на компьютер по USB Type-C или по Wi-Fi 6: обработка идет на мощностях ПК, а ход сканирования виден в реальном времени в приложении Revo Mirror на телефоне, планшете или мониторе. Датчики температуры у матрицы камеры и процессора и вентиляторы охлаждения компенсируют дрейф точности на длинных сессиях.

Какие объекты сканирует MetroY Pro и для каких задач

Рекомендуемый размер объектов - от 10 × 10 × 10 мм до 1 × 1 × 1 м, от мелких деталей до средних промышленных компонентов. Revopoint называет сценарии: реверс-инжиниринг с переводом скана в CAD в Revo Design, быстрое прототипирование, контроль качества в Revo Measure и аддитивное производство с цифровыми двойниками деталей.

Лицо сканировать нельзя ни в одном режиме: лазер опасен для глаз. Другие части тела на нормальном рабочем расстоянии Revopoint считает безопасными, программа подсказывает расстояние в реальном времени.

Пять режимов сканирования MetroY Pro

Три лазерных режима: 34 перекрестные линии для быстрой съемки плоских, блестящих и черных поверхностей без спрея со скоростью до 2 000 000 точек в секунду; 15 параллельных линий для кромок и мелких деталей; одна линия для глубоких отверстий, щелей и решеток. Два режима структурированного света: ручной полнокадровый с 62 линиями, который снимает детали с выраженной геометрией без маркеров со скоростью до 7 000 000 точек в секунду, и автоматический поворотный стол для съемки в один клик.

Рабочее расстояние - 200-400 мм, область одного кадра - 152 × 138 мм на 200 мм и 332 × 276 мм на 400 мм. Максимальная частота - до 60 кадров в секунду. Лазерные режимы отслеживают маркеры и глобальные маркеры, полнокадровый режим добавляет отслеживание по геометрии.

Обработка в Revo Metro и цветные модели

Бесплатная программа Revo Metro для Windows и macOS сканирует, редактирует, объединяет и экспортирует модели офлайн в PLY, OBJ, STL, ASC, 3MF, GLTF и FBX. Модель передается в Revo Measure одним кликом. Минимальное расстояние между точками - 0,05 мм.

Камера RGB 2 Мп снимает цвет только в режиме автоматического поворотного стола. Сканер питается от адаптера 12 В, 3 А или от внешнего аккумулятора; встроенной батареи нет.

Сравнение: MetroY Pro, MetroY и MetroX

Базовая MetroY работает только с лазером: 30 перекрестных, 15 параллельных и одна линия, до 1 500 000 точек в секунду, отслеживание только по маркерам. У MetroY Pro 34 перекрестные линии, до 2 000 000 точек в секунду, полнокадровый свет и режим поворотного стола. Против MetroX у MetroY Pro пять режимов вместо четырех и подключение по Wi-Fi, а не только по USB.

Ограничения и что важно учесть перед покупкой

Сканеру нужен компьютер: минимум для Windows - Intel i7 13-го поколения или AMD Ryzen 7 5800, 32 ГБ памяти и NVIDIA GeForce RTX 3060 8 ГБ; для macOS - M2 Pro и 16 ГБ. Ускорение лазерных режимов работает только на видеокартах NVIDIA.

В лазерных режимах нужны маркеры. Прозрачные и зеркальные поверхности требуют матирующего спрея. Сканирование на улице MetroY Pro не поддерживает.
