Creality CR-Scan Otter: сканер для мелких деталей и крупных предметов

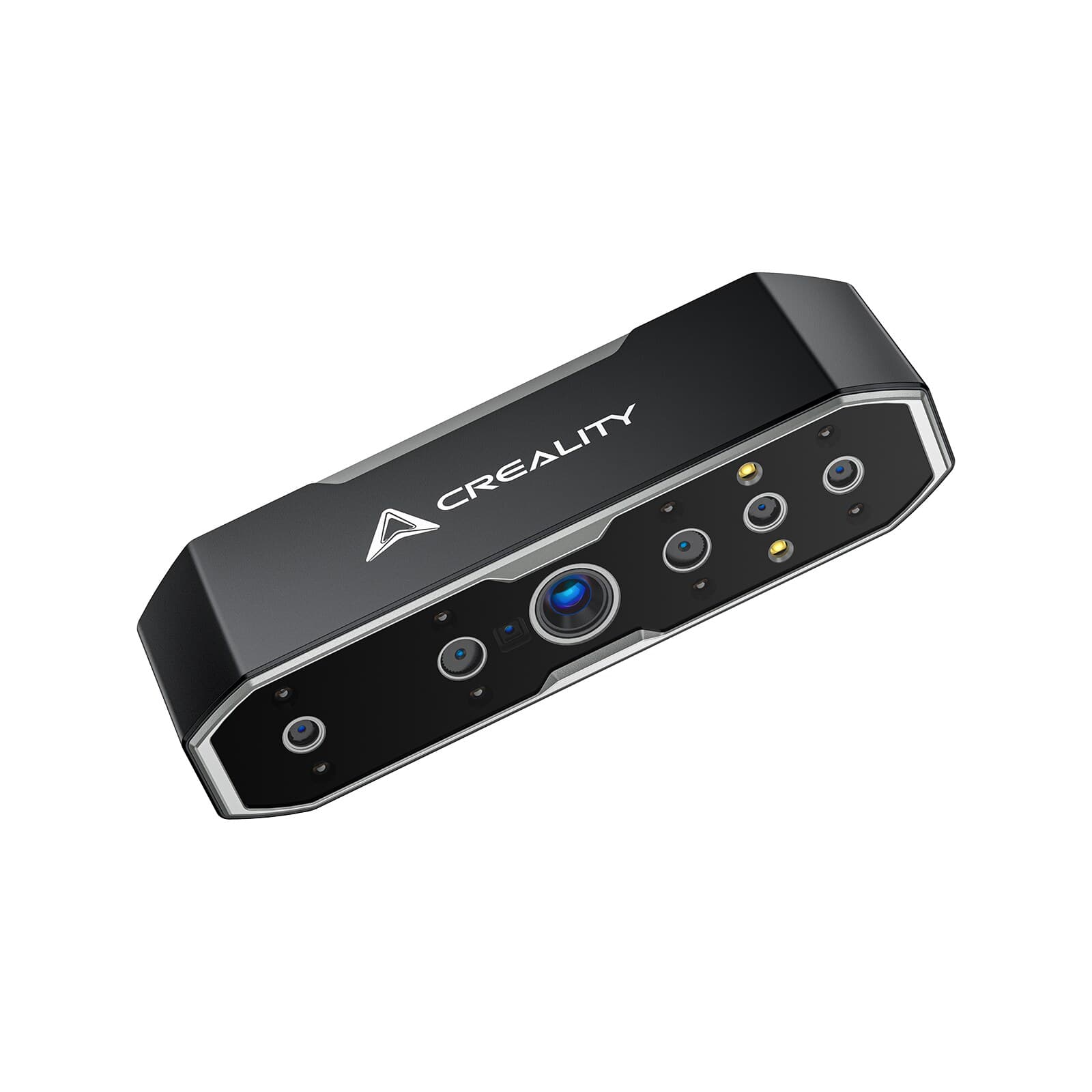

CR-Scan Otter - ручной 3D-сканер Creality на инфракрасном структурированном свете. Главная особенность - четыре объектива: пара длиннофокусных для мелких объектов с высокой детализацией и пара короткофокусных для крупных предметов. По официальной спецификации точность достигает 0,02 мм на расстоянии 60 мм, 3D-разрешение - от 0,05 до 2 мм.

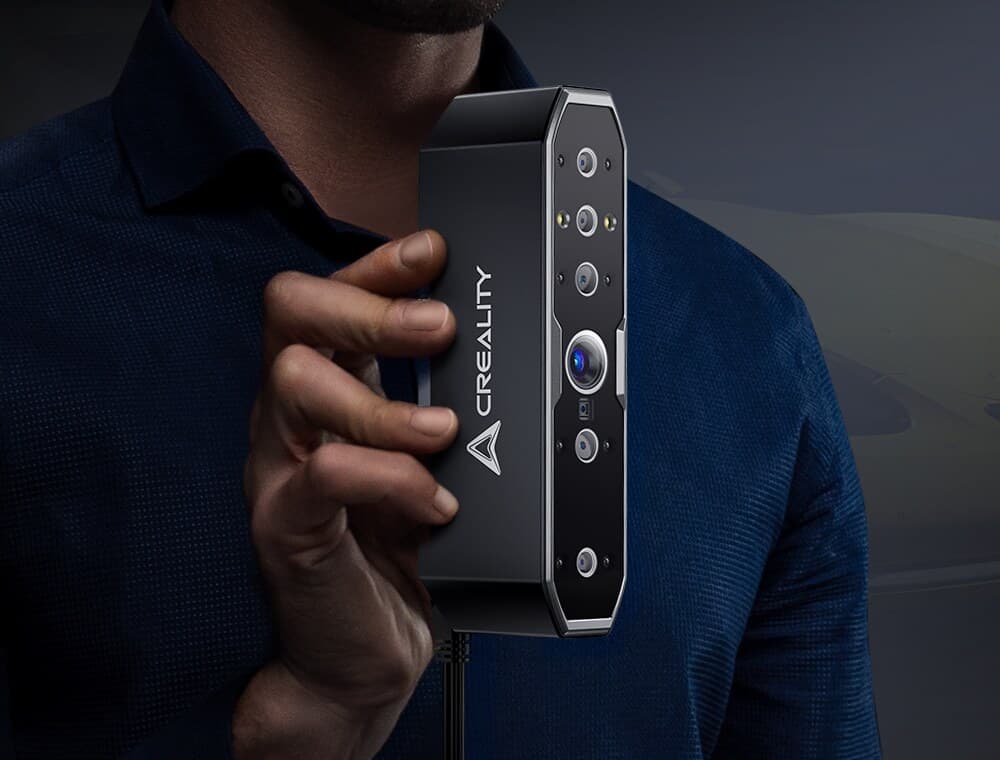

Сканер подключается к компьютеру через USB 3.0 по кабелю Type-C и работает с Windows и macOS. Скорость сканирования - до 20 кадров в секунду, рабочее расстояние - от 110 до 1000 мм. В сканер встроен инерциальный датчик IMU, а плавность ручного сканирования производитель называет одной из ключевых особенностей модели.

Какие объекты сканировать: от 10 мм до 2 м

Минимальный объем сканирования - 10 × 10 × 10 мм, максимальное поле одного кадра - 1350 × 840 мм на расстоянии 1000 мм. Creality приводит диапазон объектов от 10 до 2000 мм: монеты, фигурки, детали, люди и автомобили.

Otter подойдет для реверс-инжиниринга небольших деталей, подготовки моделей к 3D-печати, оцифровки коллекций и сканирования людей. В режиме лица и тела используется невидимый инфракрасный свет класса безопасности 1; по данным производителя, сканирование человека занимает около двух минут. Черные и металлические предметы сканируются без спрея, поддерживается 24-битная цветная текстура с подсветкой двумя белыми светодиодами.

Процесс сканирования и обработка в CrealityScan

Сканирование и обработка выполняются в программе CrealityScan. Доступны три режима выравнивания: по геометрии, по маркерам и по текстуре. Для предметов с бедной геометрией на поверхность наклеивают светоотражающие маркеры, а 8 инфракрасных светодиодов улучшают их распознавание. Готовую модель экспортируют в OBJ, STL или PLY.

Для лучшей детализации производитель советует настраивать экспозицию ИК-камеры, держать оптимальное расстояние до объекта, уменьшать шаг точек при слиянии облака и строить сетку с достаточным числом граней. Нижнюю часть предмета сканируют отдельным проходом и совмещают проекты в CrealityScan. Калибровку стоит проводить после долгого простоя или удара.

Сравнение: Otter или Otter Lite

По официальной таблице выбора Otter точнее: до 0,02 мм против 0,05 мм у Otter Lite, а минимальный объект меньше - 10 мм против 20 мм. Разрешение у Otter 0,05-2 мм, у Otter Lite 0,1-2 мм.

Otter Lite легче (300 г против 390 г) и сразу работает без проводов через рукоятку Lite Bridge. Otter подключается кабелем, а беспроводное сканирование с ним возможно только с отдельным аксессуаром. Если важны мелкие детали и точность, выбирайте Otter, если мобильность - Otter Lite.

Ограничения и что важно учесть перед покупкой

Для работы со смартфоном на iOS или Android нужен аксессуар для беспроводного сканирования, прямое подключение Android-телефона кабелем производитель не поддерживает. Если компьютер не обеспечивает достаточного питания по USB, сканер подключают дополнительным кабелем питания USB 2.0 к внешнему зарядному устройству.

Для Windows нужна 64-битная Windows 10 или 11, программу устанавливают по пути только из латинских букв. Калибровочная пластина привязана к конкретному сканеру и не взаимозаменяема с другими. Рабочая температура - от -10 до 40 °C, влажность - до 90%.
