Creality Sermoon X1: беспроводной сканер для промышленных измерений

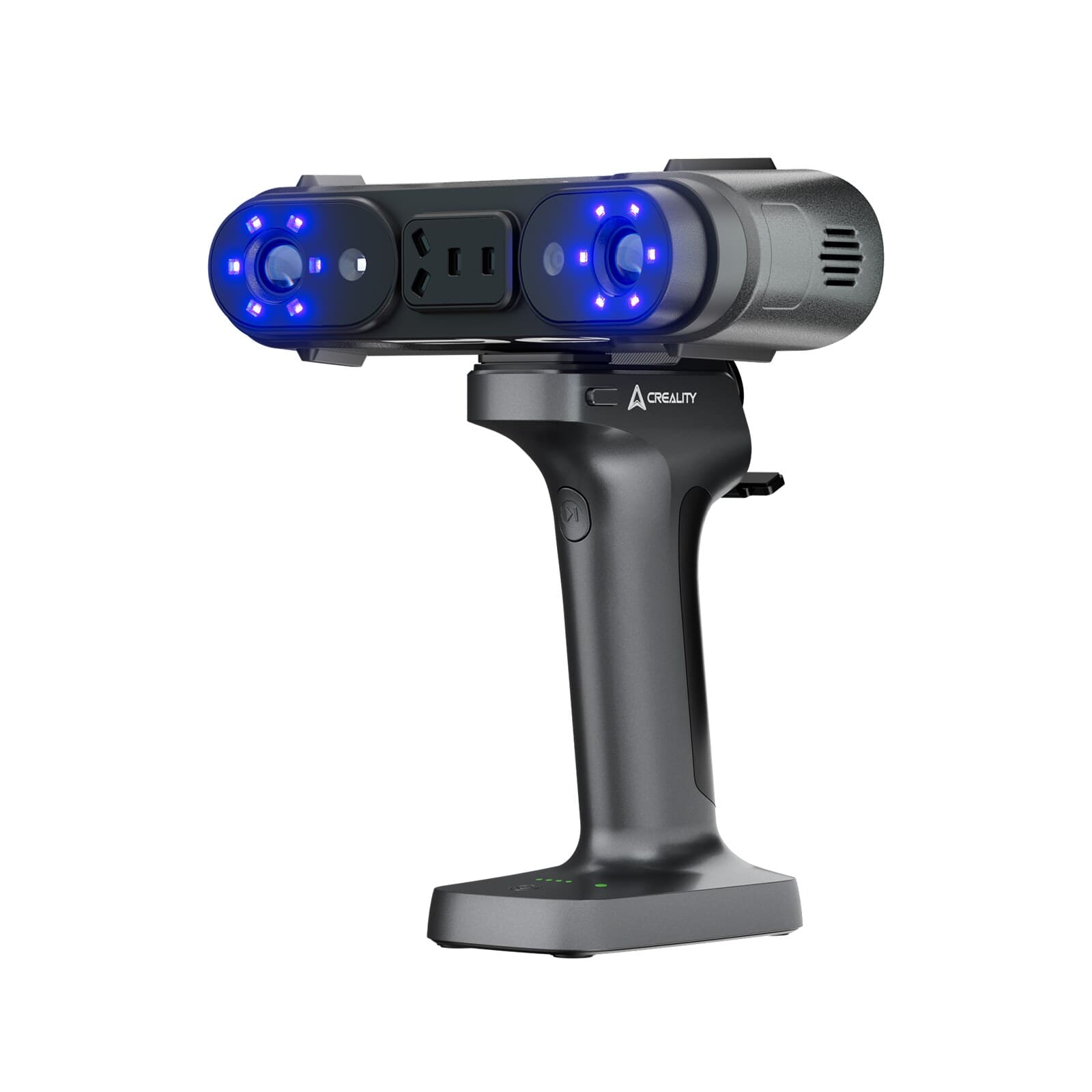

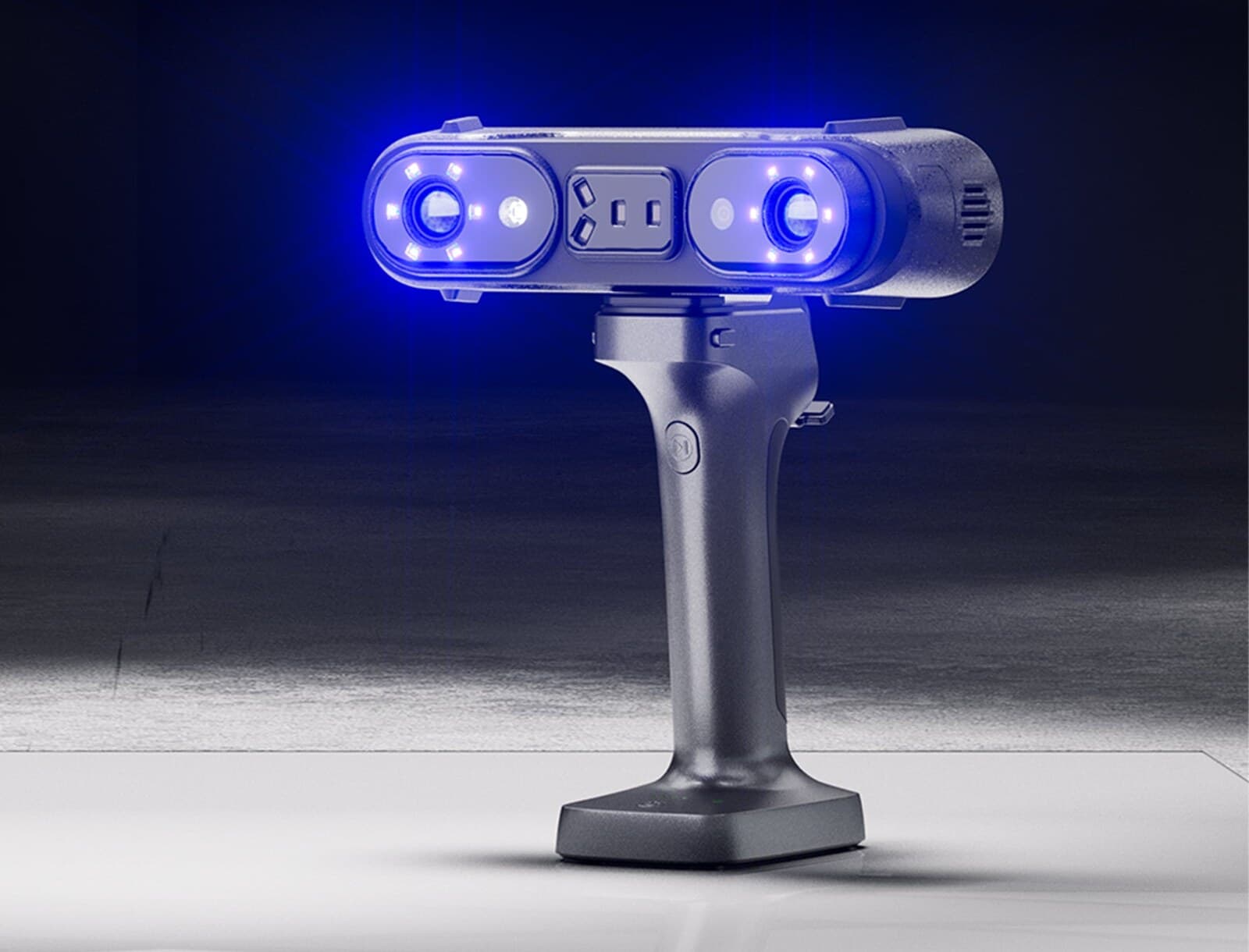

Sermoon X1 - промышленный ручной 3D-сканер Creality с гибридной системой: синие лазерные линии и инфракрасный бинокулярный структурированный свет. Точность в лазерных режимах - до 0,02 мм, объемная точность - 0,02 мм + 0,04 мм/м, а с масштабными линейками - 0,02 мм + 0,03 мм/м. Встроенная фотограмметрия и две магнитные карбоновые линейки помогают корректировать размеры при реконструкции.

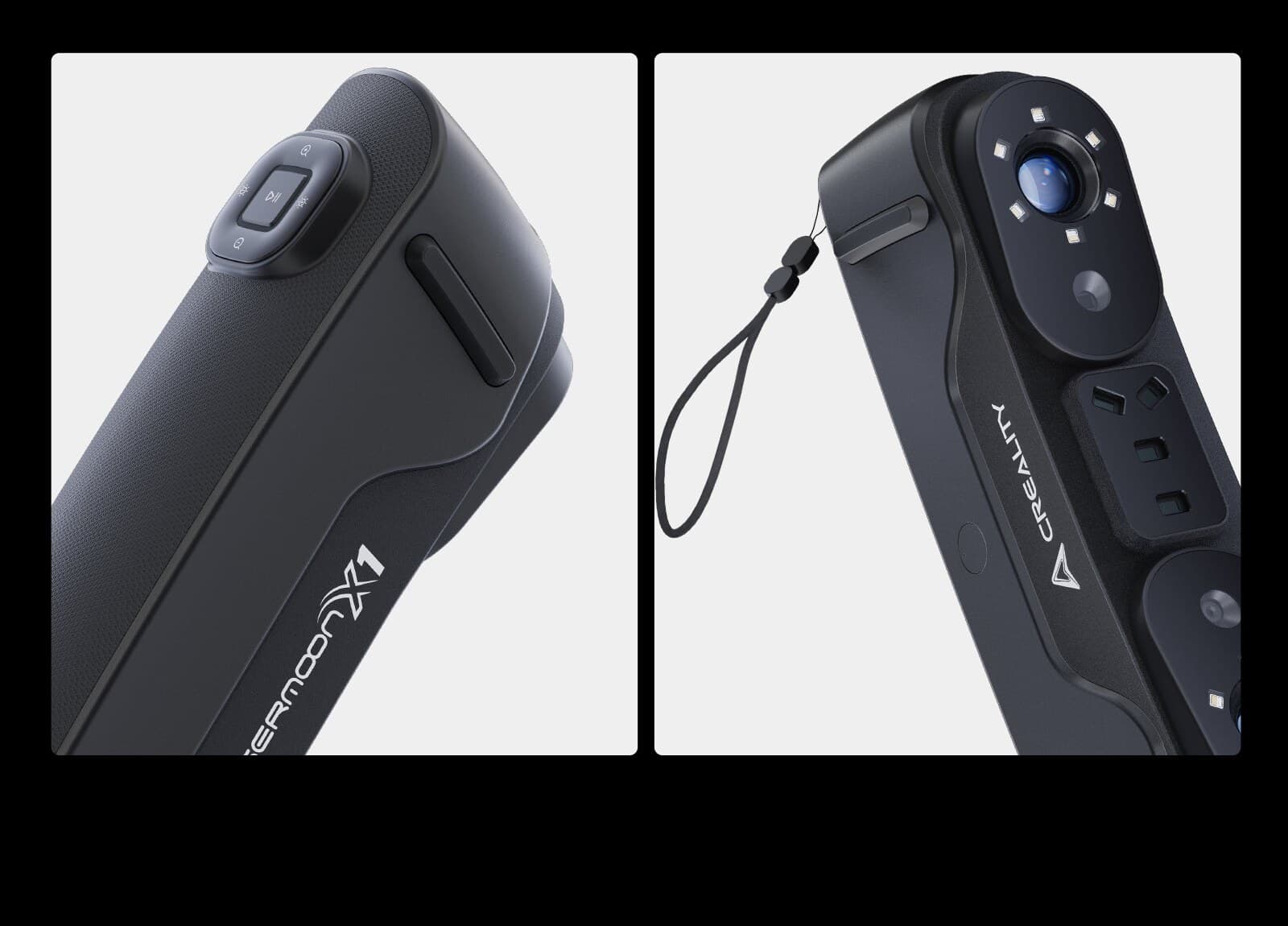

Оптоэлектронное крепление и держатель объективов выполнены цельными на станке с ЧПУ с механической фиксацией. По данным Creality, это снижает влияние перепадов температуры на точность. Сканер работает без проводов через Scan Bridge с Wi-Fi 6 и аккумулятором 5000 мА·ч, которых хватает более чем на четыре часа.

Какие объекты и сценарии: инспекция, реверс-инжиниринг, глубокие отверстия

Диапазон размеров - от 5 × 5 × 5 мм до 4000 × 4000 × 4000 мм в лазерном режиме и от 150 до 2000 мм в режиме NIR. Это автомобильные компоненты, болты, монеты, фигурки и даже человек. Производитель рекомендует X1 для промышленного дизайна, реверс-инжиниринга и контроля качества.

Режим одной лазерной линии снимает глубокие отверстия, узкие щели и пазы с отношением глубины к диаметру до 6:1. Черные, блестящие и металлические поверхности сканируются без спрея; для прозрачных и сильно отражающих предметов Creality советует проявитель. На улице лазерные режимы работают при освещенности до 50 000-100 000 лк.

Режимы и процесс сканирования

Доступны четыре режима: одна лазерная линия для глубоких отверстий, 7 параллельных линий для деталей, 34 перекрестные линии для быстрого сканирования крупных объектов и NIR для сканирования без маркеров. Скорость - до 90 кадров/с в режимах одной и семи линий, до 85 кадров/с с перекрестными линиями и до 30 кадров/с в NIR. Скорость измерений достигает 1 734 000 точек в секунду с перекрестными линиями и 5 000 000 в NIR.

В лазерных режимах маркеры обязательны, выравнивание - по маркерам и глобальным маркерам; в NIR доступны также геометрия и текстура. Цветную текстуру снимает RGB-камера 2 Мп с 12 белыми светодиодами подсветки. Данные обрабатываются в CrealityScan 4.0, модель экспортируется в STL и открывается в QuickSurface, Geomagic Design X и другом ПО для реверс-инжиниринга и инспекции.

Сравнение с Sermoon S1 и Raptor X

По данным официального FAQ, X1 превосходит Sermoon S1 и RaptorX по объемной точности. Поле кадра у X1 больше, поэтому на единицу площади нужно меньше маркеров; Creality указывает примерно на 17% меньше по сравнению с S1. Режим глубоких отверстий X1 унаследовал от S1, а у RaptorX его нет.

Скорость измерений у X1 до 1,734 млн точек в секунду, по данным производителя это на 70% больше, чем у RaptorX. Scan Bridge входит в стандартную поставку X1 и RaptorX, а для S1 он не предусмотрен.

Ограничения и что важно учесть перед покупкой

X1 требует мощного компьютера: рекомендуются процессор i7 10-го поколения, видеокарта Nvidia с 8 ГБ видеопамяти и 32 ГБ ОЗУ на Windows 10/11 64-bit или Mac на M1-M4 с 16 ГБ. Сканер работает только с портами USB 3.0 и выше, подключение занимает около минуты.

Программа сканирования не экспортирует STP напрямую: модель сохраняют в STL и переводят в CAD в стороннем ПО. Для перевода в CAD Creality рекомендует обратное проектирование, а не прямую конвертацию сетки. Калибровочную пластину нельзя использовать вместо маркеров. Рабочая температура - от -10 до 40 °C.
