Creality Scan Bridge для Raptor и Sermoon S1

Для чего нужен Creality Scan Bridge

Creality Scan Bridge - рукоятка с аккумулятором и модулем Wi-Fi, к которой крепится 3D-сканер Creality. Сканер подключается к рукоятке по USB, а данные уходят на компьютер или смартфон по беспроводной сети. Кабель между сканером и компьютером больше не мешает обходить крупный объект: автомобиль, мебель, скульптуру или деталь на улице.

Рукоятка питает сканер от встроенного литиевого аккумулятора емкостью 36 000 мВт·ч. По данным Creality, этого хватает на непрерывное сканирование до 4 часов. Устройство весит 474 г, размеры - 194 × 120 × 82 мм.

Совместимость: для каких сканеров эта версия

Creality выпускает Scan Bridge в двух вариантах и просит выбирать версию под свой сканер. Эта позиция - версия для Sermoon S1 и сканеров серии Raptor (артикул производителя 4008050055). В официальной таблице характеристик среди совместимых моделей указаны CR-Scan Raptor и Creality RaptorX. Для CR-Scan Otter у Creality есть отдельная версия Scan Bridge, она отличается комплектом кабелей и креплений.

Если у вас Raptor Pro, Creality рекомендует обновить прошивку Scan Bridge до версии 1.1.3 или новее и использовать актуальную CrealityScan: со старой прошивкой рукоятка может не распознать сканер.

Работа: передача данных, зарядка и энергосбережение

Scan Bridge передает данные по Wi-Fi 6 в диапазоне 5 ГГц. Производитель указывает скорость передачи до 45 кадров в секунду в лазерном режиме и до 20 кадров в секунду в режиме NIR. Сканер подключается к рукоятке через USB-A (USB 3.0), питание на сканер подается как DC 12 В или USB 5 В.

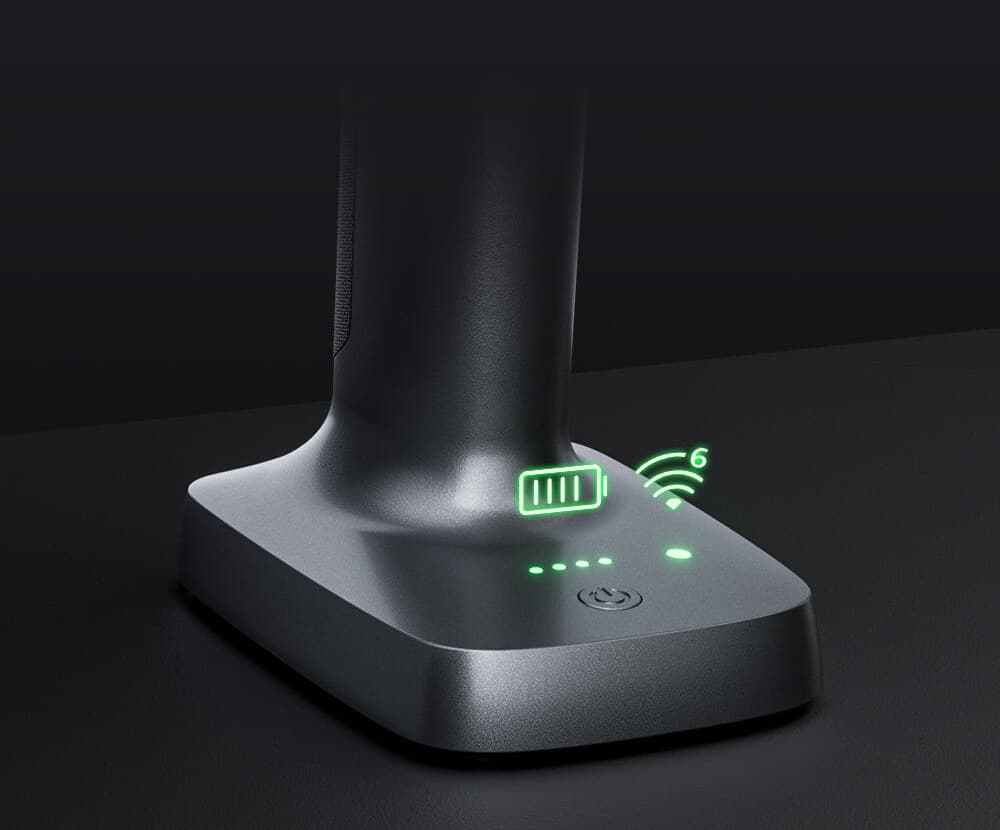

Аккумулятор заряжается через Type-C с быстрой зарядкой до 30 Вт по протоколам PD, AFC и FCP. По данным Creality, заряд до 80% занимает около 1,5 часа. При долгом бездействии рукоятка отключается сама, а уровень заряда, состояние Wi-Fi и передача данных видны по индикаторам на основании.

Использование со смартфоном и компьютером

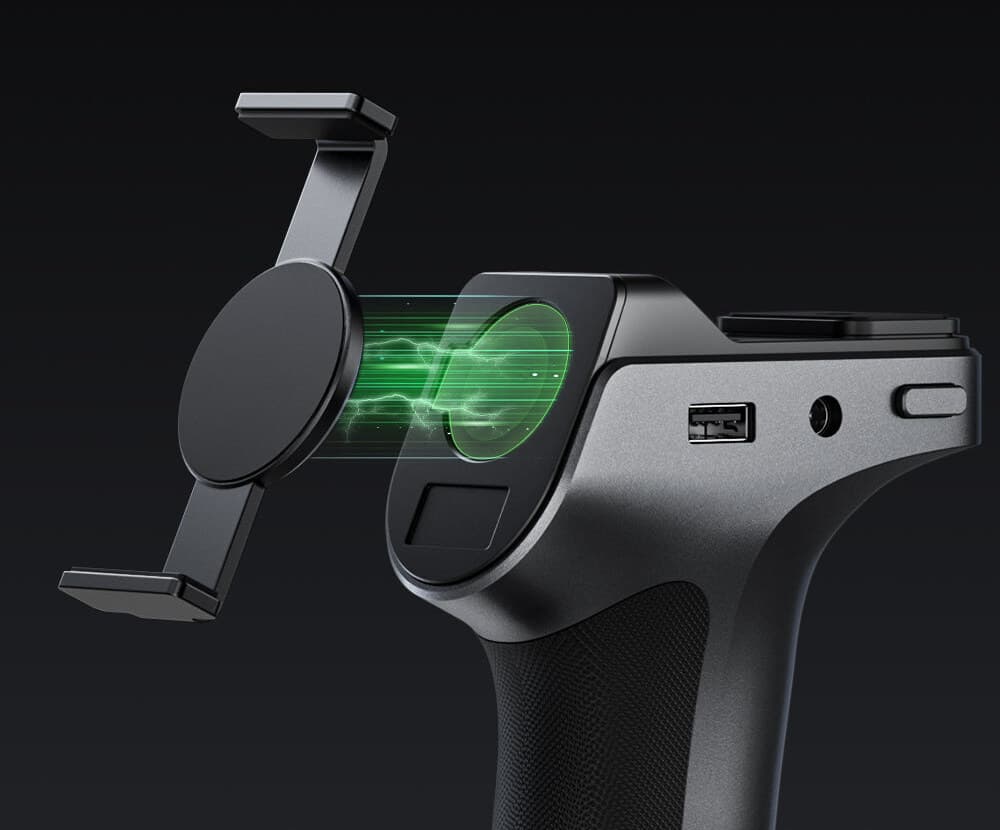

На рукоятке есть магнитный держатель смартфона и механические кнопки включения и паузы сканирования. Изображение со сканера можно транслировать на мобильное устройство, чтобы видеть процесс на экране у себя в руке, а обработку проекта вести в CrealityScan на компьютере.

При подключении компьютер ищет Wi-Fi-сеть рукоятки. Беспроводной адаптер компьютера должен поддерживать Wi-Fi 6. Если кадров мало или связь обрывается, Creality советует перезапустить рукоятку, уйти от роутеров и других источников помех и сократить расстояние до компьютера.

Ограничения и что важно учесть

Сам сканер в эту позицию не входит, Scan Bridge - только рукоятка для уже имеющегося сканера. Перед покупкой проверьте модель: версия для Otter и версия для Raptor и Sermoon S1 различаются.

Заряжать рукоятку от USB-A порта компьютера производитель не рекомендует: напряжения недостаточно. Нужен сетевой адаптер с выходом 5 В / 3 А, 12 В / 2,5 А или 20 В / 1,5 А, например зарядное устройство смартфона. Рабочая температура - от -10 до 40 °C, влажность - от 0 до 90% RH.
