Creality K1 Series CFS Upgrade Kit

K1 Series CFS Upgrade Kit: назначение комплекта

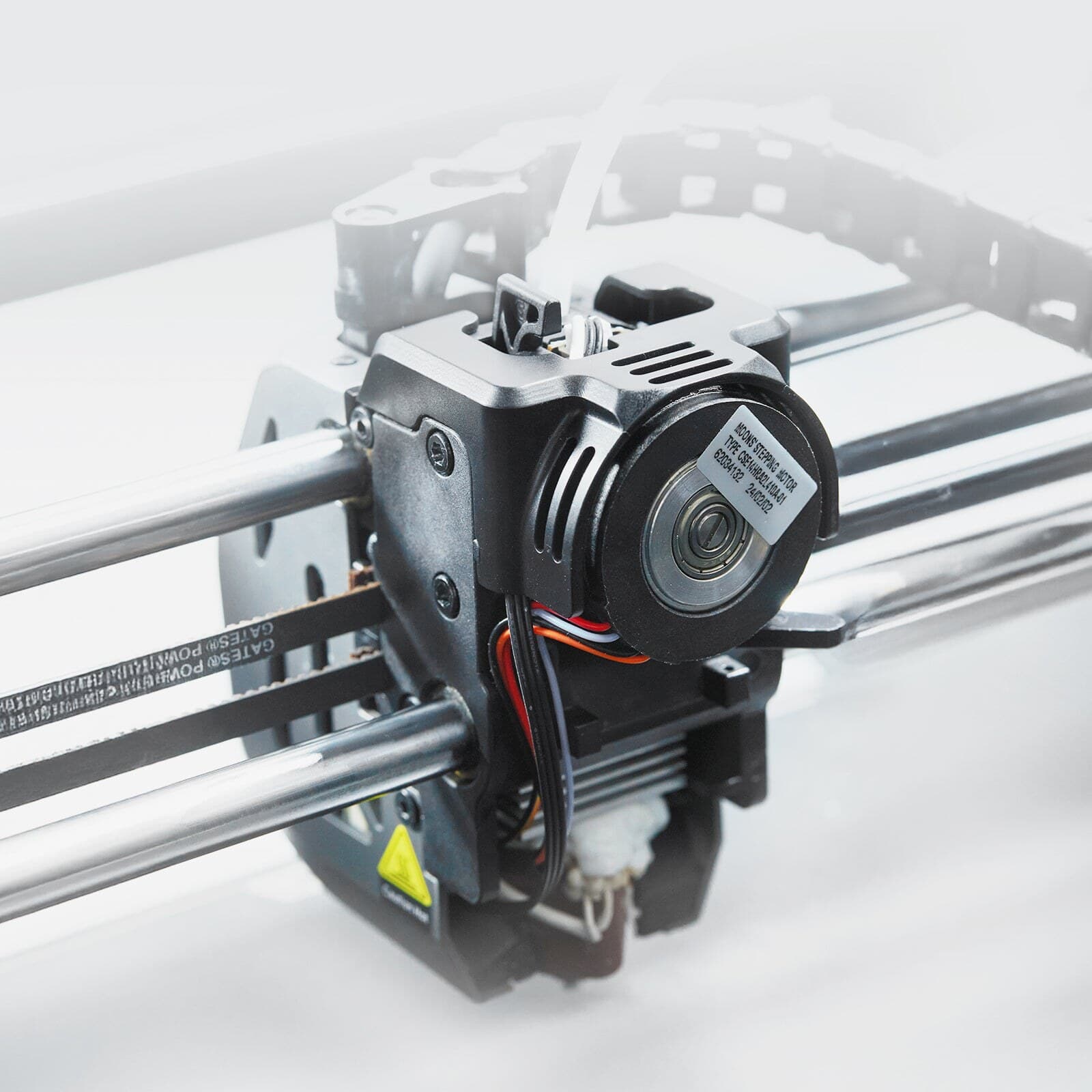

K1 Series CFS Upgrade Kit - комплект доработки, который позволяет подключить систему подачи материала Creality CFS к принтерам серии K1. Главная деталь набора - новый экструдер со встроенным резаком нити и датчиком обрыва. Резак отрезает пластик перед сменой материала, а датчик сообщает принтеру о проблеме с подачей.

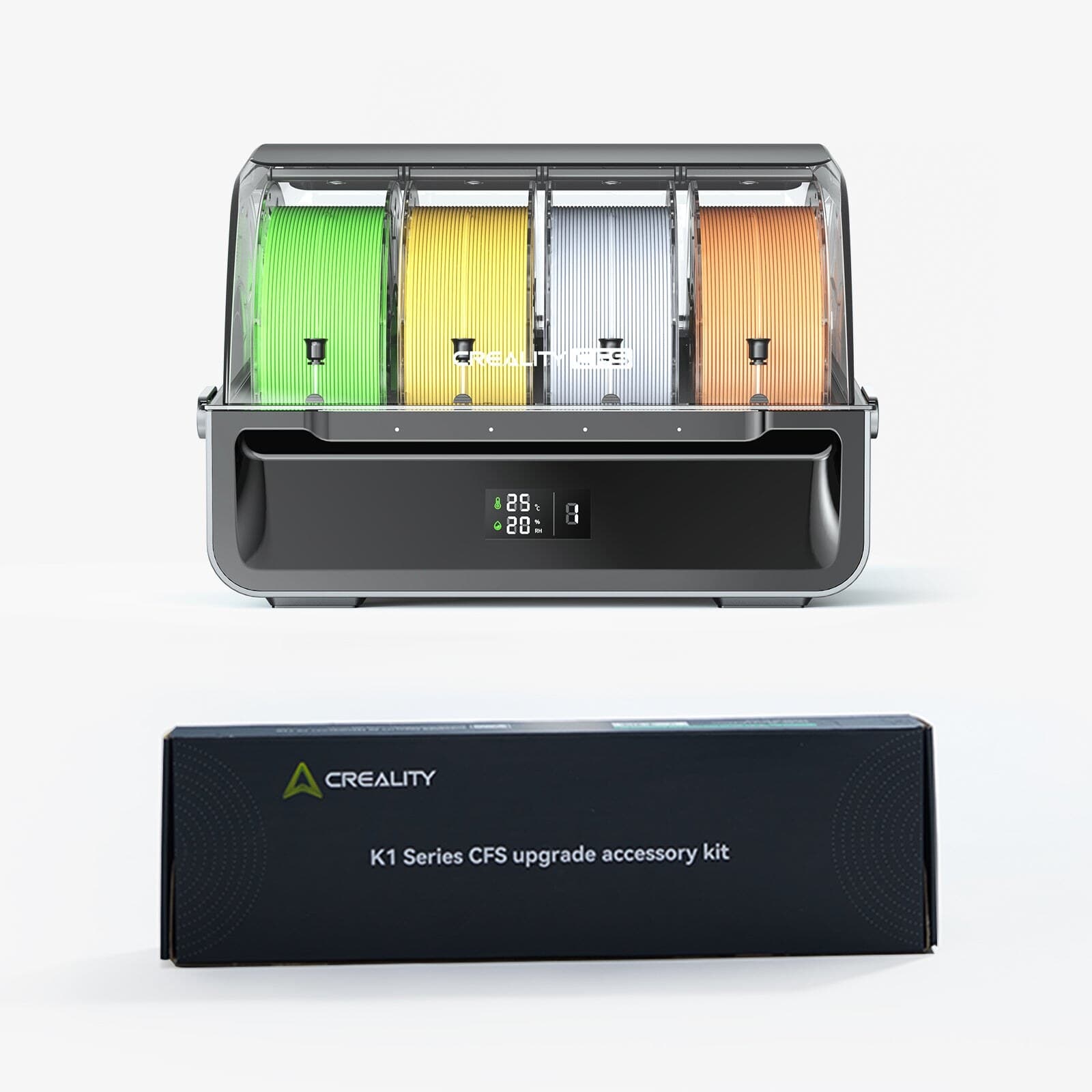

После установки принтер работает с CFS так же, как модели, изначально рассчитанные на систему: автоматически распознает катушки Creality с RFID-меткой, переключает материалы по заданию слайсера и продолжает печать с запасной катушки, если текущая закончилась. Сама система CFS в комплект не входит и приобретается отдельно.

Совместимость: для каких принтеров подходит комплект

Creality указывает совместимость с K1, K1C, K1 SE и K1 Max. Есть важное условие: принтер должен быть с цельным хотэндом (integrated nozzle). Часть ранних K1 и K1 Max выпускалась с разборным хотэндом, и с ним комплект не работает. Такой принтер сначала переводят на цельный хотэнд, он продается отдельно.

Различить версии можно по внешнему виду: у цельного хотэнда нет установочных винтов на радиаторе, а у разборного они есть. Для подготовки заданий нужна программа Creality Print версии 5.1 или новее.

Установка и использование

По инструкции Creality штатный экструдер снимают и ставят новый, подключают провода датчика резака и датчика обрыва нити. Затем монтируют блок резака (для K1, K1C и K1 SE и для K1 Max в комплекте разные детали), Y-образные переходники, новую трубку PTFE, кожухи ходовых винтов и узел сбора отходов. После сборки прошивку принтера обновляют с USB-накопителя из комплекта, дальнейшие обновления приходят по сети. Затем принтер предлагает настроить точку сброса материала, и CFS подключается кабелем RS-485.

При работе с CFS область печати уменьшается: у K1, K1C и K1 SE до 220 × 215 × 250 мм, у K1 Max до 300 × 295 × 300 мм. Если печатать со штатного держателя катушки, размеры остаются прежними.

Что важно учесть перед покупкой

Во время многоцветной печати USB-порт принтера остается рабочим, но занят. Трубка PTFE заводится в принтер вертикально, поэтому верхняя крышка полностью не закрывается; при неаккуратной прокладке трубки возможны трение и сбои подачи. Для печати ABS Creality публикует файлы надставки для верхней крышки K1 и K1C и кронштейна для K1 Max.

Для принтеров серии K1 у Creality есть и другой вариант многоцветной печати - система CFS-C, которая по данным производителя подключается без отдельного комплекта доработки, но работает только с одним блоком на четыре катушки.
