Глоссарий 3D-печати

Когда начинаешь печатать, со всех сторон сыплются незнакомые слова: хотэнд, слайсер, ретракт, адгезия. Собрали короткий словарь основных терминов 3D-печати - по группам и простыми словами. Где у термина есть подробный разбор, рядом стоит ссылка.

01Основы

• 3D-печать - изготовление предмета по цифровой модели, слой за слоем. Подробнее: что такое 3D-печать.
• Аддитивное производство - общее название технологий, которые наращивают материал, а не срезают его с заготовки.
• FDM - печать расплавленной нитью: пластик плавится в сопле и кладётся слоями. Самая массовая домашняя технология.
• SLA и смола - печать жидкой смолой, которая застывает под лучом света; даёт мелкую детализацию. Сравнение: FDM или SLA.
• Слой - тонкая горизонтальная полоса пластика; из слоёв собирается вся деталь.
• Филамент - пластиковая нить на катушке, расходник для FDM-печати.
• Деталь - готовый напечатанный предмет.

02Железо принтера

• Хотэнд - горячая зона, которая плавит пластик. Подробнее: как работает принтер.
• Сопло - сменное отверстие на конце хотэнда, обычно 0,4 мм; через него выходит расплав.
• Экструдер - механизм подачи: моторчик с зубчатым колесом проталкивает нить в хотэнд.
• Директ и боуден - два типа подачи: у директа мотор стоит прямо на голове, у боудена - на раме и толкает нить через трубку.
• Печатный стол - площадка, на которой держится первый слой и растёт деталь; часто подогревается.
• Оси X, Y, Z - направления движения: голова ездит по X и Y, печать растёт по Z.
• Обдув - вентилятор, который охлаждает только что выложенную линию пластика.
• AMS - приставка на несколько катушек для многоцветной печати. Подробнее: что такое AMS.

03Софт и файлы

• Слайсер - программа, которая режет 3D-модель на слои и пишет маршрут для принтера. Подробнее: слайсеры.
• G-код - текстовый файл с командами движений и температур; именно его исполняет принтер.
• STL - самый ходовой формат 3D-модели: поверхность из множества треугольников, без цвета и настроек.
• 3MF - современный формат: хранит модель вместе с цветами и настройками печати.
• Заполнение - внутренняя решётка детали; задаётся в процентах, экономит пластик и время.
• Периметр - внешние стенки слоя; от их числа зависит прочность детали.
• Поддержки - временные подпорки под нависающими частями, удаляются после печати.
• Ретракт - короткий откат нити назад на холостых перемещениях, чтобы не тянулась паутина. Подробнее: стрингинг.

04Параметры печати

• Высота слоя - толщина одного слоя, обычно 0,1-0,2 мм; меньше слой - глаже поверхность, но дольше печать.
• Температура сопла - своя под каждый пластик; задаёт текучесть расплава. Подробнее: температуры печати.
• Температура стола - подогрев площадки для прилипания первого слоя.
• Скорость печати - как быстро движется сопло; влияет на качество. Подробнее: скорость печати.
• Адгезия - прилипание первого слоя к столу. Подробнее: первый слой.

05Материалы

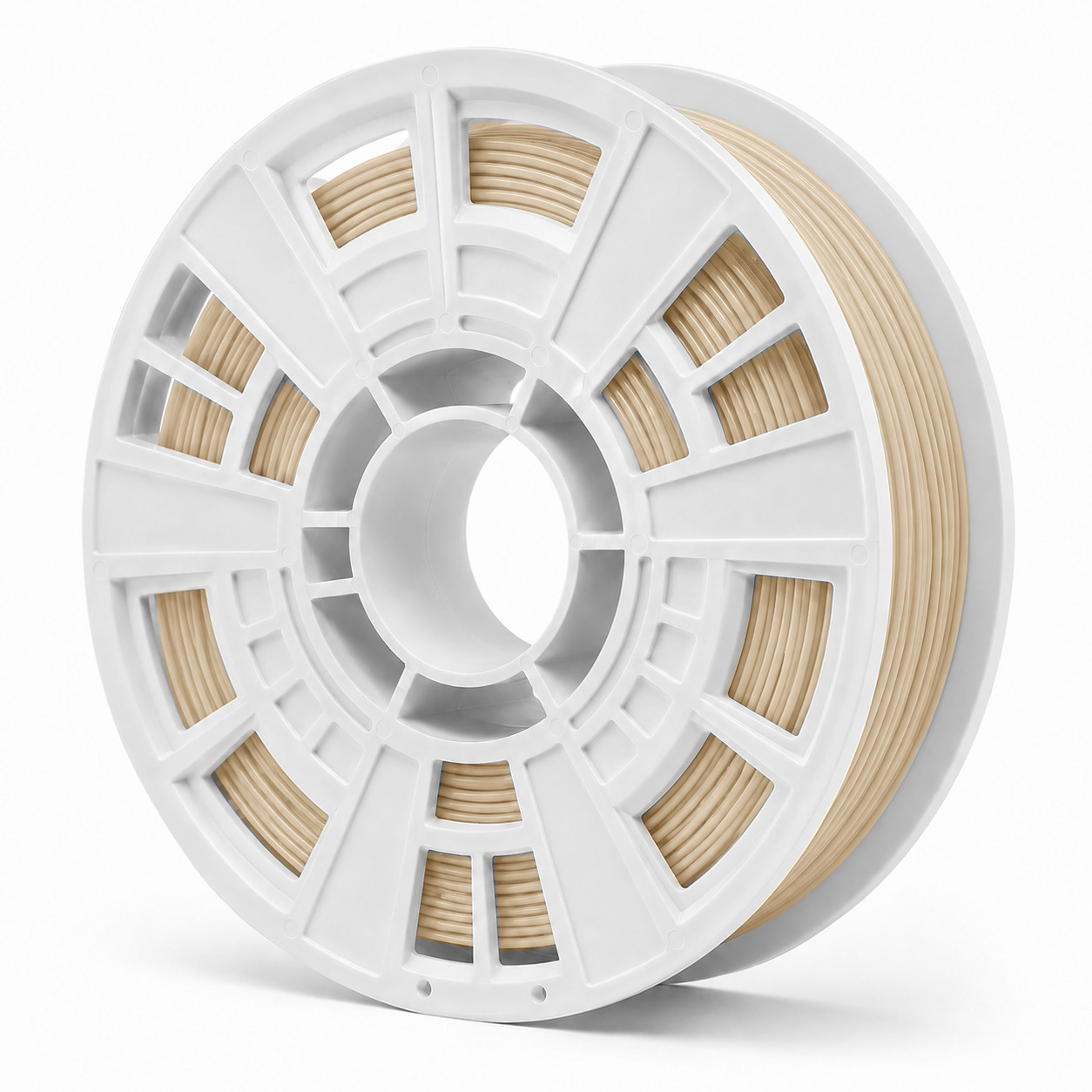

• PLA - простой пластик для старта, печатает легко. Подробнее: гид по PLA.

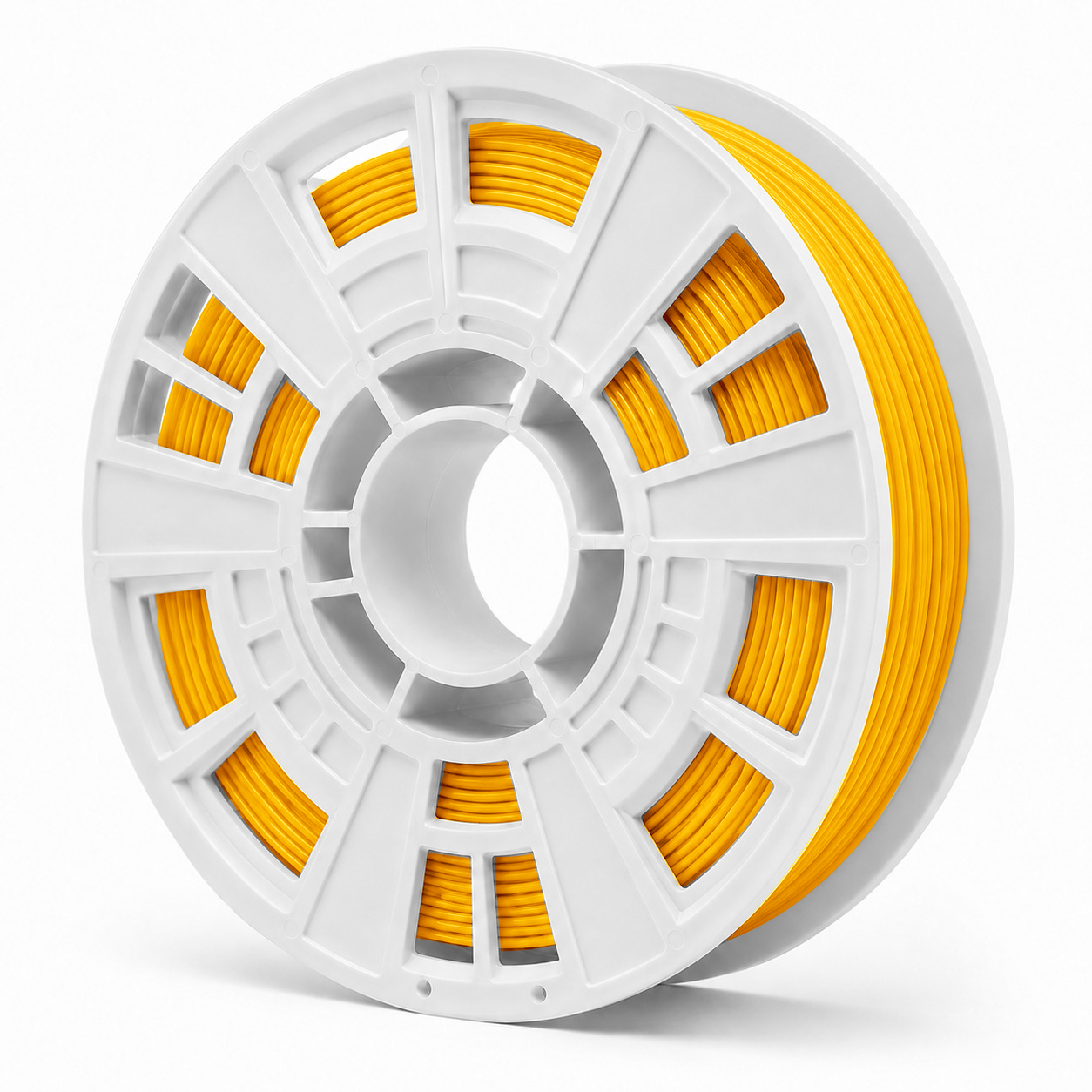

• PETG - прочнее и теплостойче PLA, для функциональных деталей. Подробнее: гид по PETG.
• ABS и ASA - инженерные пластики, требуют закрытой камеры; ASA вдобавок не боится улицы и солнца.
• TPU - гибкий, резиноподобный пластик для чехлов и амортизаторов.
• PVA - растворимая поддержка, смывается водой.
• CF и GF - добавки угля или стекла для жёсткости; абразивны, нужно стальное сопло.
• Сушка пластика - удаление влаги перед печатью; сырая нить печатает с дефектами. Подробнее: как сушить пластик. Полный обзор материалов: гид по пластикам.

06Качество и дефекты

• Первый слой - фундамент детали; не прилип - вся печать насмарку.
• Коробление - когда углы детали задираются от усадки пластика при остывании.
• Стрингинг - тонкая паутина из подтёкшего пластика между частями модели.
• Недоэкструзия - пропуски и дыры в стенках из-за нехватки подачи.
• Слоновья нога - раздавленный, расширенный самый нижний слой.
• Z-шов - вертикальный след в месте, где сопло начинает каждый новый слой. Полный разбор: дефекты печати.

07Коротко

Этот словарь удобно держать под рукой, пока термины не уложатся в голове сами. Дальше логично прочитать, как работает 3D-принтер и как выбрать модель, а когда дойдёт до покупки - заглянуть в раздел 3D-принтеры.
